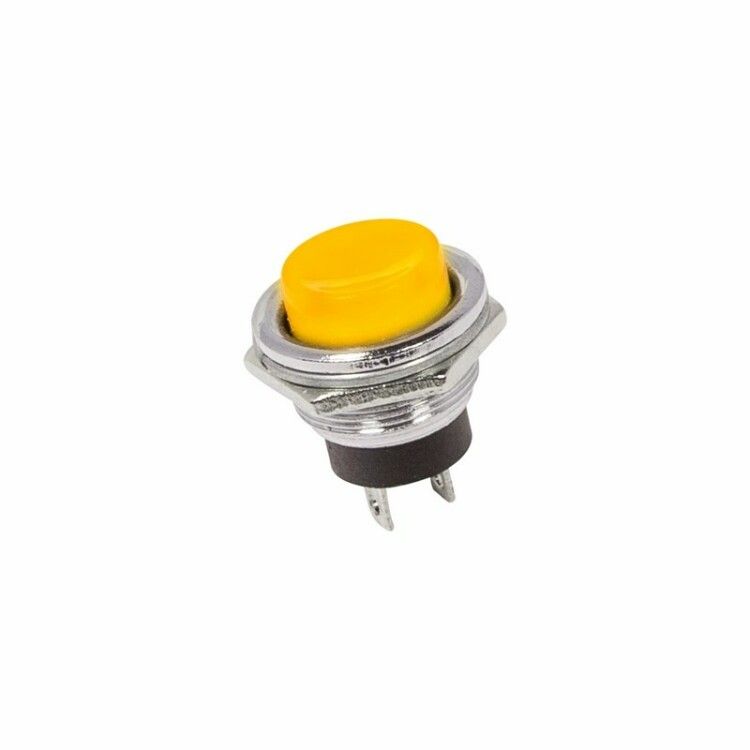

Выключатель-кнопка металл 220В 2А (2с) (ON)-OFF d16.2 желт. (RWD-306) Rexant 36-3354 MEET

Выключатель-кнопка Rexant ETM36-3354 - это металлический однопостовый коммутатор с самовозвратом, рассчитанный на работу в сетях переменного тока до 250 В. Применяется в панелях управления оборудованием, где требуется надежная и простая ручная коммутация. Желтая кнопка обеспечивает визуальное выделение, а прочная конструкция гарантирует долгий срок службы даже в условиях повышенной нагрузки.

Назначение и область применения

Выключатель-кнопка Rexant ETM36-3354 предназначен для включения и отключения электрических цепей переменного тока. Его используют там, где нужна простая, но надежная ручная управляемость: в блоках питания, аудиоустройствах, промышленном оборудовании, тестовых стендах, автомобильной аппаратуре и других устройствах с панельным управлением. Цвет кнопки - желтый - позволяет легко найти её среди других элементов управления.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 2 А (при 250 В AC); допускается кратковременная нагрузка до 3 А
• Тип переключения: OFF-(ON) - замыкающий контакт при нажатии, автоматический возврат в исходное состояние
• Количество контактных групп: 1
• Число контактов в группе: 2 (один нормально открытый - NO)
• Тип подключения: припаянные флажковые выводы
• Габариты: 16×16×5,5 мм
• Установочный диаметр: 16,2 мм
• Степень защиты: IP30 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Материал корпуса: металл
• Цвет кнопки: желтый
• Тип толкателя: цилиндрический
• Линза: круглая
• Механизм: с самовозвратом - не фиксируется в нажатом состоянии

Совместимость и монтаж

Выключатель-кнопка Rexant ETM36-3354 устанавливается в отверстие диаметром 16,2 мм в панели толщиной от 0,5 до 3 мм. Для крепления не требуются винты - достаточно плотной посадки в отверстие. Подключение выполняется методом пайки к флажковым выводам. Убедитесь, что толщина панели соответствует указанному диапазону - слишком тонкая панель не обеспечит достаточной жесткости, а слишком толстая затруднит установку. После монтажа проверьте герметичность посадки: кнопка должна двигаться свободно, без заеданий.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство не защищено от попадания пыли и брызг воды. Он не предназначен для работы во влажных средах, на улице или в помещениях с высокой запыленностью. Не используйте его в зонах с риском механического повреждения или воздействием химически активных веществ - материал переднего кольца не определён, но не является специализированным для агрессивных условий.

Преимущества

• Металлический корпус обеспечивает высокую механическую прочность и устойчивость к износу
• Автоматический возврат снижает вероятность случайного длительного включения
• Пайка вместо клемм уменьшает габариты и исключает ослабление контакта при вибрации
• Ярко окрашенная кнопка улучшает узнаваемость в сложных панелях
• Небольшие размеры позволяют использовать его в компактных устройствах

Ограничения применения

• Не подходит для постоянного тока - только для переменного тока 250 В
• IP30 не обеспечивает защиту от пыли и влаги - нельзя применять в сырых, пыльных или outdoor-условиях
• Отсутствие фиксации положения делает его непригодным для задач, требующих удержания состояния (например, аварийной сигнализации)
• Нет индикации состояния - невозможно визуально определить, включен он или выключен
• Максимальный ток 2 А - не используется для управления мощными нагрузками (электродвигатели, нагреватели свыше 500 Вт)

Примеры использования

• Включение/выключение блока питания в аудиоусилителе
• Запуск тестового режима на ремонтном стенде
• Ручной сброс системы управления в промышленном контроллере
• Переключение между режимами работы в бытовых приборах
• Подача импульса включения в схемах автоматики

Практические советы

• При пайке используйте маломощный паяльник (не более 40 Вт) и не задерживайте жало дольше 3 секунд - перегрев может повредить внутренние контакты
• Перед установкой проверьте точность отверстия: диаметр должен точно совпадать с 16,2 мм - меньшее отверстие не позволит вставить кнопку, большее вызовет люфт
• Если панель тоньше 0,5 мм, усильте место монтажа пластиковым или металлическим кольцом-уплотнителем
• Не используйте этот выключатель в цепях с реактивной нагрузкой (конденсаторы, катушки) без дополнительной защиты - возможны пробои при отключении
• Для увеличения срока службы избегайте частых и резких нажатий - максимальный ресурс достигается при равномерной нагрузке
