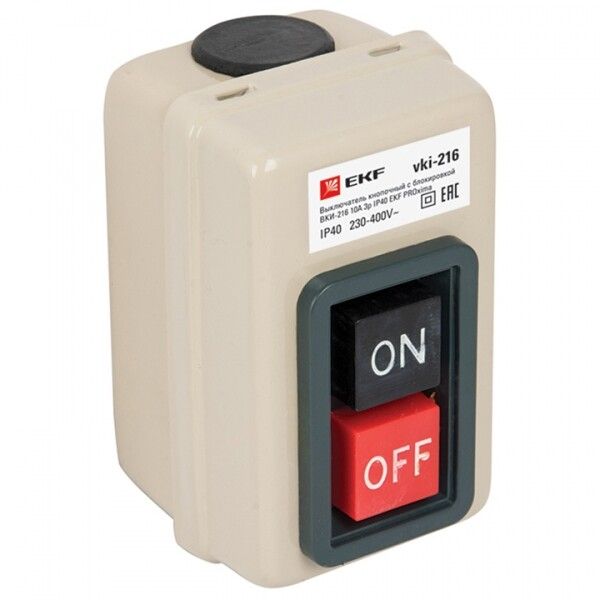

Выключатель кнопочный с блокировкой ВКИ-216 10А 3P IP40 EKF PROxima | vki-216

Выключатель кнопочный с блокировкой ВКИ-216 10А 3P IP40 от EKF PROxima — это надёжное устройство для ручного отключения трёхфазной цепи с функцией механической блокировки. Подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Выключатель кнопочный с блокировкой ВКИ-216 10А 3P IP40 предназначен для ручного отключения трёхфазной сети в режиме главного выключателя. Его используют там, где требуется безопасное и защищённое от случайного включения отключение питания — например, при обслуживании станков, насосов, компрессоров или конвейеров. Механическая блокировка предотвращает включение устройства до устранения причины аварии или ремонта.

Технические характеристики

• Количество полюсов: 3 — управление всеми фазами одновременно
• Номинальный ток: 10 А — максимальный постоянный рабочий ток
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть 380–400 В
• Номинальная мощность (AC-3): 4 кВт — способен коммутировать двигатели до 4 кВт
• Номинальная мощность (AC-23): 2.2 кВт — для переключения нагревательных нагрузок
• Кратковременно выдерживаемый ток: 16 кА — обеспечивает устойчивость при КЗ
• Степень защиты: IP40 — защита от предметов больше 1 мм, но не от воды
• Тип присоединения: винтовые зажимы — надёжное крепление проводов сечением до 2.5 мм²
• Способ монтажа: монтажная плата — устанавливается в панель через отверстие 22×22 мм
• Конструкция: встраиваемое устройство — не имеет внешней рамки, вставляется внутрь панели
• Тип толкателя: цилиндрический — удобен для нажатия рукой или с помощью рычага
• Цвет: чёрный — соответствует промышленному дизайну
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Нормативный документ: ГОСТ Р 50030.3-99 — соответствие требованиям к аппаратам управления

Совместимость и монтаж

Выключатель ВКИ-216 10А 3P IP40 устанавливается в панель с прямоугольным отверстием 22×22 мм. Для фиксации используется зажимная гайка сзади. Присоединение проводов — винтовое, допускает медные жилы сечением до 2.5 мм². Напряжение на клеммах не должно превышать 400 В переменного тока. Устройство совместимо с любыми шинными системами и автоматическими выключателями, установленными в том же щите. Отдельно не требуются дополнительные крепления или адаптеры.

Безопасность и стандарты

Выключатель ВКИ-216 10А 3P IP40 соответствует ГОСТ Р 50030.3-99, что гарантирует его безопасность при работе в промышленных сетях. Механическая блокировка исключает самопроизвольное включение после отключения. Конструкция из металла и прочного пластика обеспечивает долговечность даже при частых операциях. Однако степень защиты IP40 не предусматривает защиту от брызг и влаги — применение вне закрытых щитов не рекомендовано.

Преимущества

• Механическая блокировка — позволяет зафиксировать положение «выкл» и предотвратить включение без специального действия
• Высокая коммутационная способность — выдерживает токи КЗ до 16 кА
• Простота замены — стандартный размер монтажного отверстия, легко заменяется аналогичными моделями
• Надёжные винтовые клеммы — обеспечивают плотный контакт без необходимости дополнительного затягивания
• Работа в широком диапазоне температур — подходит для холодных цехов и неотапливаемых помещений

Ограничения применения

• Не предназначена для работы во влажной среде — IP40 не защищает от воды, брызг и пара
• Не подходит для установки на открытых площадках или в помещениях с высокой запылённостью
• Отсутствуют вспомогательные контакты — нельзя использовать для сигнализации состояния включения/выключения
• Не является устройством защиты от перегрузки — необходимо использовать в паре с автоматическим выключателем или тепловым реле

Примеры использования

• Главная кнопка отключения на станке ЧПУ перед техобслуживанием
• Автоматический выключатель на входе в щит управления конвейерной линией
• Ручной отключающий элемент в распределительном щите насосной станции
• Элемент безопасности в системе управления воздушным компрессором

Практические советы

• Перед монтажом проверьте глубину панели — устройство встраивается полностью, задняя часть должна свободно проходить
• При подключении используйте провода с изоляцией, подходящей по классу напряжения (не менее 500 В)
• Не применяйте в местах с возможным попаданием жидкости — даже капли могут вызвать коррозию контактов
• Для длительной эксплуатации периодически осматривайте винтовые клеммы на наличие ослабления
• Если нужна сигнализация состояния, выбирайте модель с вспомогательными контактами — ВКИ-216 таких не имеет
