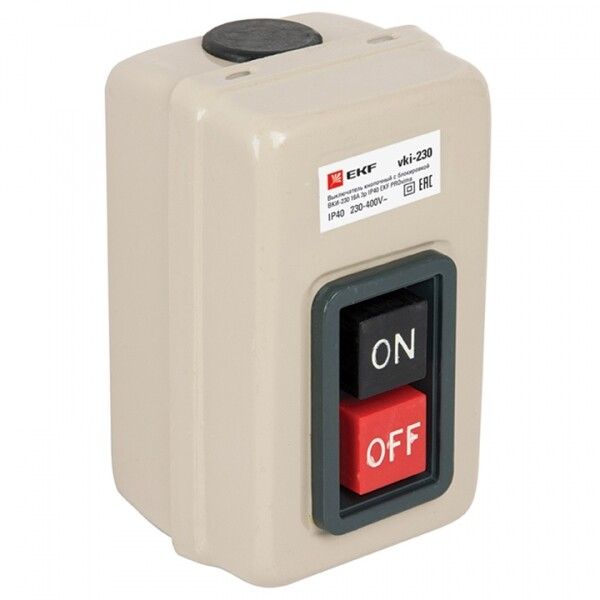

Выключатель кнопочный с блокировкой ВКИ-230 16А 3P IP40 EKF PROxima | vki-230

Выключатель кнопочный с блокировкой ВКИ-230 3 полюса 16 А IP40 от EKF PROxima — это стационарное коммутационное устройство с реверсивным управлением, предназначенное для безопасного отключения электрооборудования в распределительных щитах. Подходит для обслуживания и аварийной остановки оборудования на промышленных объектах.

Назначение и область применения

Выключатель кнопочный с блокировкой ВКИ-230 3 полюса 16 А IP40 используется для ручного отключения трёхфазных цепей переменного тока. Его основная функция — главный или сервисный выключатель: обеспечивает надёжную остановку оборудования перед техобслуживанием, ремонтом или в экстренных ситуациях. Благодаря механической блокировке кнопок предотвращается случайное включение. Применяется в системах управления станков, насосов, компрессоров, конвейеров и другого промышленного оборудования, где требуется физическая изоляция цепи.

Технические характеристики

• Номинальное напряжение: 380 В — рассчитан на работу в трёхфазных сетях 380–400 В
• Номинальный ток: 16 А — способен коммутировать нагрузку до 16 ампер
• Номинальная мощность AC-23: 3.7 кВт — соответствует классу нагрузки для двигателей средней мощности
• Количество полюсов: 3 — переключает все три фазы одновременно
• Степень защиты: IP40 — защищён от твёрдых предметов более 1 мм, но не от воды
• Номинальный ток короткого замыкания: 1 кА — выдерживает кратковременные КЗ до 1000 А
• Кратковременно выдерживаемый ток: 30 кА — способен выдерживать импульсы тока КЗ до 30 000 А в течение нескольких миллисекунд
• Тип подключения: винтовое — зажимы для проводов сечением до 2.5 мм²
• Тип монтажа: распределительный щит — устанавливается на DIN-рейку или монтажную плату
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность
• Цвет: черный — совместим с большинством промышленных щитов
• Конструкция: стационарный — не предназначен для частой перемены мест установки
• Нормативный документ: ГОСТ Р 50030.3-99 — соответствие требованиям безопасности для аппаратов управления

Совместимость и монтаж

Выключатель кнопочный с блокировкой ВКИ-230 3 полюса 16 А IP40 монтируется на монтажную плиту или DIN-рейку внутри распределительного щита. Диаметр отверстия для установки — 22 мм, что соответствует стандартному размеру для кнопочных постов. Подключение осуществляется через винтовые зажимы: рекомендуется использовать провода с медными жилами сечением 0.5–2.5 мм². Для герметизации входа кабеля предусмотрена резиновая втулка (сальник), которая плотно фиксирует шланги до 10 мм в диаметре. Монтаж требует отключения питания и соблюдения правил электробезопасности.

Безопасность и стандарты

Выключатель кнопочный с блокировкой ВКИ-230 3 полюса 16 А IP40 соответствует ГОСТ Р 50030.3-99, который регламентирует требования к аппаратуре управления для силовых цепей. Механическая блокировка исключает возможность одновременного включения «вперёд» и «назад». Конструкция выполнена из прочного металла, обеспечивающего долговечность и устойчивость к внешним воздействиям. Наличие сальника снижает риск попадания пыли и мелкого мусора внутрь устройства.

Преимущества

• Механическая блокировка двух кнопок — предотвращает ошибочное включение при работе
• Высокая коммутационная стойкость — выдерживает токи КЗ до 30 кА
• Надёжное винтовое подключение — минимизирует нагрев и окисление контактов
• Защита IP40 — достаточна для помещений с контролируемой средой (цеха, мастерские)
• Совместимость с DIN-рейкой — легко интегрируется в существующие щитовые решения
• Эргономичный цилиндрический толкатель — удобен для операторского управления

Ограничения применения

• Не предназначен для открытых площадок или влажных сред — степень защиты IP40 не защищает от брызг и влаги
• Не подходит для частого включения/выключения — не является устройством для интенсивной работы (например, для автоматических циклов)
• Не имеет световой индикации — нельзя определить состояние включения визуально без внешних указателей
• Требует наличия свободного места в щите — габариты устройства не позволяют устанавливать его слишком плотно рядом с другими модулями

Примеры использования

• Главная кнопка остановки на металлорежущих станках
• Сервисный выключатель для доступа к внутренним узлам конвейера
• Аварийный отключатель на воздушном компрессоре
• Реверсивный пункт управления насосной группой
• Центральный выключатель в распределительном щите производственной линии

Практические советы

• Перед монтажом проверьте посадочный диаметр отверстия — он должен точно соответствовать 22 мм
• Используйте провода с изоляцией, устойчивой к маслу и высокой температуре, если оборудование находится в условиях цеха
• Не затягивайте винты чрезмерно — это повредит контактные пластины и снизит срок службы
• Для лучшей видимости состояния выключателя используйте внешние сигнальные лампы
• Проверяйте целостность сальника при каждом техобслуживании — износ может привести к попаданию пыли
• При использовании в холодных помещениях убедитесь, что температура не ниже −40 °C — это предельное значение для UHL4
