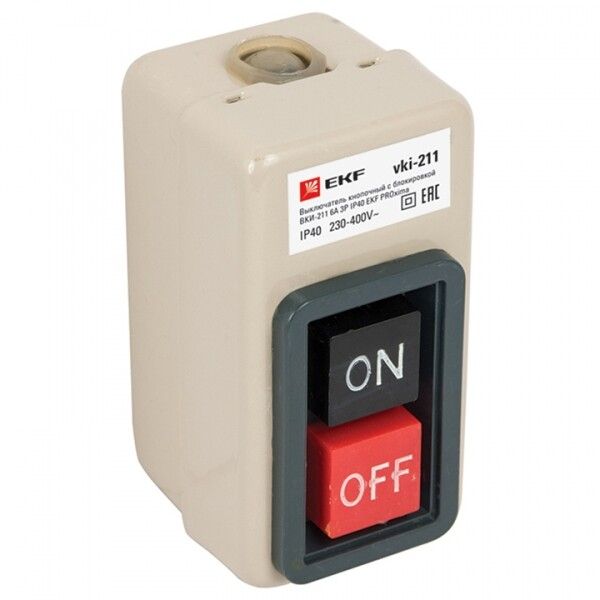

Выключатель кнопочный с блокировкой ВКИ-211 6А 3P IP40 EKF PROxima | vki-211

Выключатель кнопочный с блокировкой ВКИ-211 6 ампер 3 полюса IP40 от EKF PROxima - это надёжное устройство для ручного отключения трёхфазной цепи в сервисных и аварийных ситуациях. Подходит для установки на монтажную плату в распределительных щитах и оборудовании промышленного назначения.

Назначение и область применения

Выключатель кнопочный с блокировкой ВКИ-211 6 ампер 3 полюса IP40 предназначен для ручного отключения электрооборудования в режиме обслуживания или экстренной остановки. Его используют там, где требуется гарантированное отключение питания - например, перед ремонтом станков, насосов, конвейеров или других трёхфазных нагрузок. Блокировка предотвращает случайное включение, обеспечивая безопасность персонала.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно
• Номинальный ток: 6 А - максимальный постоянный рабочий ток
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В
• Номинальная мощность (AC-3): 2,4 кВт - для управления двигателями
• Номинальная мощность (AC-23): 1,5 кВт - для нагревательных нагрузок
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды
• Условный ток короткого замыкания: 1 кА - способен выдерживать кратковременные скачки тока до этого значения
• Тип присоединения: винтовые зажимы - удобны для подключения медных проводов сечением до 2,5 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Конструкция: встраиваемое устройство - монтируется в панель через отверстие
• Тип толкателя: цилиндрический - совместим с типичными клавишами и защитными колпачками
• Цвет: черный - соответствует промышленному дизайну

Совместимость и монтаж

Выключатель ВКИ-211 6 ампер 3 полюса IP40 устанавливается в монтажную плиту или панель щита. Диаметр отверстия для встраивания - 22 мм. Кабель подводится через сальник, который уже встроен в корпус - он обеспечивает механическую фиксацию и частичную защиту от попадания пыли. Соединение с проводами осуществляется винтовыми зажимами: затягивайте их равномерно, чтобы избежать повреждения жил. Напряжение питания - до 400 В переменного тока. Выключатель не предназначен для частых операций включения/выключения - только для редкого сервисного отключения.

Безопасность и стандарты

Выключатель ВКИ-211 6 ампер 3 полюса IP40 соответствует ГОСТ Р 50030.3-99 - нормативу для аппаратов управления электродвигателями. Блокировка выполнена так, что после отключения кнопка остаётся в положении “выкл” до ручного сброса - это требование безопасности при работах на оборудовании. Отсутствие защиты от брызг (IP40) означает, что использовать его можно только внутри закрытых щитов, исключающих контакт с жидкостью.

Преимущества

• Металлический корпус - прочнее пластиковых аналогов, устойчив к механическим воздействиям
• Встроенный сальник - упрощает монтаж и снижает риск попадания пыли внутрь устройства
• Фиксируемая кнопка - гарантирует, что оборудование не будет включено случайно во время обслуживания
• Совместимость с промышленными стандартами - легко интегрируется в существующие системы управления

Ограничения применения

• Не предназначен для частого включения/выключения - только для сервисного отключения
• Защита IP40 не защищает от влаги - нельзя применять в сырых помещениях, на улице или рядом с мойками
• Нет визуального индикации состояния - необходимо проверять положение кнопки вручную
• Не имеет встроенных автоматических функций - не заменяет контакторы или реле
• Работает только при температуре выше −25C - не подходит для холодных складов без отопления

Примеры использования

• Отключение питания станка перед заменой режущего инструмента
• Экстренная остановка конвейера при аварии
• Обслуживание насосной группы в системе водоснабжения
• Отключение силовой части оборудования в ремонтном участке

Практические советы

• Перед монтажом проверьте глубину отверстия в панели - выступающая часть должна плотно прилегать к поверхности
• Используйте провода сечением не более 2,5 мм2 - большие жилы не войдут в зажимы
• Закрепите выключатель ВКИ-211 6 ампер 3 полюса IP40 в доступном месте - он должен быть легко видим и достижим при необходимости
• Не используйте его как основной рубильник - он не рассчитан на многократные коммутации
• Проверяйте состояние сальника и контактов раз в 6 месяцев - особенно в условиях повышенной запылённости
