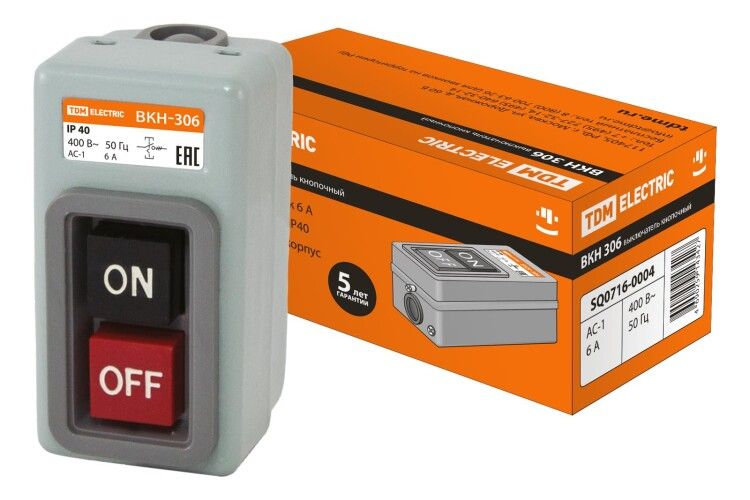

Выключатель кнопочный с блокировкой ВКН-306 3Р 6А 230/400В IP40 - SQ0716-0004 TDM

Выключатель кнопочный с блокировкой ВКН-306 3Р 6А 230/400В IP40 от TDM ELECTRIC предназначен для надёжной коммутации нагрузок в промышленных и временных сетях. Его конструкция обеспечивает безопасную фиксацию положения «вкл./выкл.», что особенно важно при работе с оборудованием, требующим предотвращения случайного включения.

Назначение и область применения

Выключатель ВКН-306 используется для включения и выключения электрических устройств с индуктивной или активной нагрузкой. Подходит для управления:

• Строительной техникой: бетономешалки, насосы, компрессоры;
• Временными системами: уличное освещение, тепловентиляторы;
• Оборудованием с катушками управления: контакторы, реле, пускатели;
• Осветительными и нагревательными приборами в бытовых и производственных сетях.

Из-за наличия механической блокировки применяется там, где требуется исключить случайное включение оборудования — например, на объектах с высокими требованиями к безопасности персонала.

Технические характеристики

• Тип: кнопочный выключатель с механической блокировкой (фиксированное положение «вкл.»);
• Число полюсов: 3P — управляет трёхфазной сетью;
• Номинальный ток: 6 А — максимальная допустимая нагрузка;
• Напряжение: до 230/400 В переменного тока — совместим с сетями 220 В и 380 В;
• Степень защиты: IP40 — защищён от твёрдых частиц крупнее 1 мм, но не от воды;
• Срок службы: не менее 15 лет — при соблюдении условий эксплуатации.

Совместимость и монтаж

Выключатель ВКН-306 монтируется в щиты или корпуса с отверстием стандарта для кнопочных аппаратов. Установка осуществляется через фланец с креплением гайкой. Для работы необходима проводка сечением, соответствующим току 6 А — рекомендуется медный провод 1–1.5 мм². Клеммы рассчитаны на зажим одножильных и многожильных проводов. Блокировка работает механически — не требует внешнего питания.

Безопасность и стандарты

Выключатель ВКН-306 соответствует требованиям к устройствам управления в условиях промышленного использования. IP40 обеспечивает защиту от доступа к токоведущим частям пальцами или инструментами толщиной более 1 мм. Отсутствие герметизации делает его непригодным для влажных сред или открытых площадок без дополнительной защиты.

Преимущества

• Механическая блокировка гарантирует сохранение выбранного состояния — предотвращает аварийное включение;
• Простая конструкция снижает риск отказа и упрощает обслуживание;
• Долгий срок службы — до 15 лет — при нормальных условиях эксплуатации;
• Поддерживает работу с трёхфазными нагрузками без необходимости дополнительных модулей.

Ограничения применения

• Не предназначен для установки во влажных помещениях, на улице или в местах с возможностью попадания воды — степень защиты IP40 не предусматривает защиту от жидкости;
• Не подходит для нагрузок выше 6 А — превышение тока вызывает перегрев и выход из строя;
• Не имеет световой индикации — состояние устройства определяется визуально или по поведению оборудования;
• Не рекомендован для частого оперативного включения/выключения — предназначен для редких, но надёжных коммутаций.

Примеры использования

• На стройплощадке: управление бетономешалкой через распределительный щит;
• На временном объекте: включение тепловентилятора в ангаре;
• В мастерской: запуск компрессора с фиксацией режима работы;
• В бытовом гараже: управление мощным сварочным аппаратом через контактный пускатель.

Практические советы

• Перед монтажом проверьте соответствие напряжения сети (230/400 В) и тока нагрузки — не превышайте 6 А;
• При использовании в пыльных помещениях установите выключатель внутри закрытого шкафа — IP40 не защищает от пыли в больших количествах;
• Для длительной работы в условиях вибраций используйте дополнительные контргайки при креплении;
• Замена механизма невозможна — при выходе из строя заменяйте весь выключатель ВКН-306 целиком;
• Не используйте в качестве основного рубильника — он не предназначен для частых отключений под нагрузкой.
