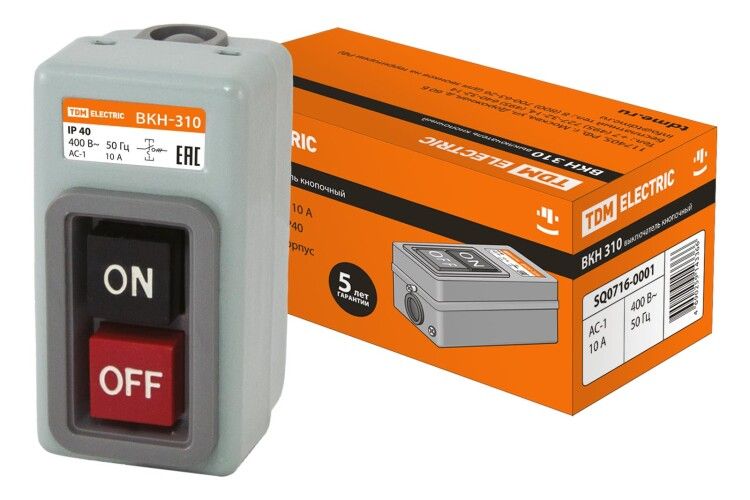

Выключатель кнопочный с блокировкой ВКН-310 3Р 10А 230/400В IP40 - SQ0716-0001 TDM

Выключатель кнопочный с блокировкой ВКН-310 3Р 10А 230/400В IP40 от TDM ELECTRIC предназначен для безопасного включения и отключения трёхфазных и однофазных нагрузок в стационарных системах. Благодаря механической блокировке и защите от случайного срабатывания, он надёжно используется на объектах с высокими требованиями к безопасности.

Назначение и область применения

Выключатель кнопочный с блокировкой ВКН-310 3Р 10А 230/400В IP40 применяется для коммутации нагрузок индуктивного и активного характера: управление катушками контакторов и реле, включение осветительных и нагревательных приборов, запуск насосов, компрессоров, бетономешалок, тепловентиляторов и других электрооборудований. Подходит для временных и стационарных установок — особенно там, где требуется исключить случайное включение оборудования.

Технические характеристики

• Количество полюсов: 3 — позволяет коммутировать трёхфазную сеть 380 В
• Номинальный ток: 10 А — рассчитан на длительную работу при нагрузках до 10 ампер
• Номинальное напряжение: 230–400 В переменного тока — совместим с сетями 220/380 В
• Максимальное рабочее напряжение: 400 В — предельное значение для безопасной эксплуатации
• Степень защиты: IP40 — защита от твёрдых предметов более 1 мм, но не от воды
• Коммутируемая мощность при AC-3 (двигатели): 2,2 кВт — способен включать двигатели до этого значения
• Условный ток короткого замыкания (Iq): 1 кА — обеспечивает устойчивость при кратковременных перегрузках
• Тип подключения: винтовые зажимы — надёжное и проверенное соединение проводов
• Конструкция: встраиваемое стационарное устройство — монтируется в щиты или панели
• Цвет клавиши: красный + чёрный — красный указывает на функцию “останов”, чёрный — на “пуск”
• Габариты: 82×42×46 мм — компактный размер для плотной сборки

Совместимость и монтаж

Выключатель кнопочный с блокировкой ВКН-310 3Р 10А 230/400В IP40 подходит для фронтального монтажа через четыре отверстия, а также для промежуточного монтажа внутри шкафов. Устройство является компактной версией выключателя-разъединителя, что делает его удобным для замены старых моделей. Монтаж выполняется в панели с отверстием соответствующего размера; после установки фиксируется с помощью крепёжных лапок. Для обслуживания и ремонта доступ к контактам осуществляется с тыльной стороны.

Безопасность и стандарты

• Защита от ошибочных действий: да — клавиша имеет механическую блокировку, предотвращающую случайное нажатие
• Стандарт NEMA 1 — соответствие базовым требованиям к герметичности и прочности корпуса в условиях внутренней установки
• Изоляционное напряжение Ui = 400 В — гарантирует безопасную изоляцию между токоведущими частями

Преимущества

• Механическая блокировка снижает риск аварийного включения — особенно важно на стройплощадках и в производстве
• Компактные габариты позволяют экономить место в распределительных щитах
• Фронтальный монтаж через 4 отверстия упрощает установку и замену без демонтажа всей системы
• Чёткая цветовая маркировка (красный/чёрный) повышает узнаваемость функций оператором
• Винтовое подключение обеспечивает долговечность и надёжность даже при вибрациях

Ограничения применения

• Степень защиты IP40 не предназначена для работы во влажной среде, на улице или в помещениях с повышенной влажностью — не использовать в дождь, парилках, на открытых площадках
• Не предназначен для частого включения-выключения двигателей выше 2,2 кВт — для таких задач требуются контакторы
• Отсутствуют вспомогательные контакты — нельзя использовать для сигнализации состояния или автоматизации
• Низкий ток коммутации (0,01 кА) означает, что устройство не рассчитано на отключение больших токов КЗ — только для защиты от перегрузок и ручного управления

Примеры использования

• Управление питанием бетономешалки на стройке — включение перед работой, блокировка при паузах
• Локальное отключение тепловентилятора в мастерской — быстрый доступ и защита от случайного включения
• Коммутация катушки контактора в щите управления насосной станцией
• Ручной выключатель для временной сети уличного освещения на объекте

Практические советы

• Перед монтажом проверьте посадочное отверстие — диаметр должен точно соответствовать габаритам корпуса (42 мм шириной)
• При подключении используйте жилы сечением до 2,5 мм² — оптимально для винтовых зажимов
• Не используйте этот выключатель как основной разъединитель для ремонтных работ — он не имеет видимого разрыва цепи
• Для внешних условий выбирайте модели с IP65/IP67 — ВКН-310 не защищён от влаги
• При необходимости удалённого управления подключите к нему контактор — сам по себе он не предназначен для дистанционного управления
