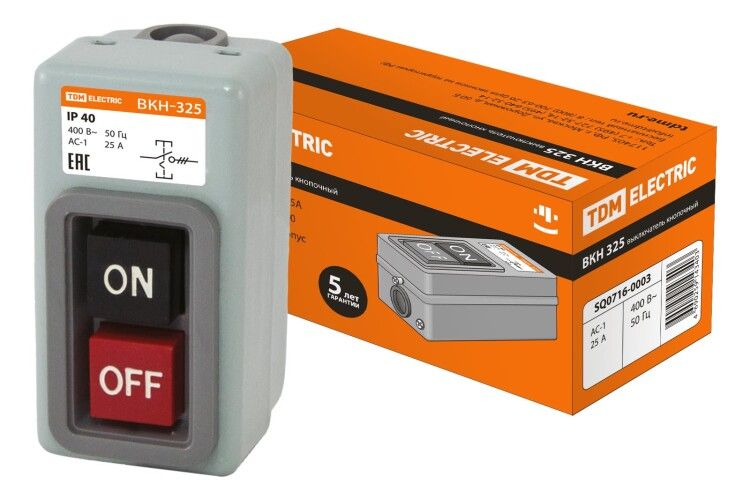

Выключатель кнопочный ВКН-325 3Р 25А 230/400В IP40 | SQ0716-0003 TDM

Выключатель кнопочный с блокировкой ВКН-325 3Р 25А 230/400В IP40 от TDM ELECTRIC предназначен для надёжной коммутации мощных нагрузок в условиях строительных площадок и временных объектов. Его механическая блокировка предотвращает случайное включение, что делает устройство безопасным для операторов.

Назначение и область применения

Выключатель ВКН-325 используется для включения и выключения трёхфазных и однофазных электрических нагрузок. Подходит для управления оборудованием с индуктивной или активной характеристикой: бетономешалками, насосами, компрессорами, тепловентиляторами, системами временного уличного освещения, а также для управления катушками контакторов и реле.

Технические характеристики

• Тип: Кнопочный выключатель с механической блокировкой
• Число полюсов: 3
• Номинальный ток: 25 А
• Напряжение: до 230/400 В переменного тока
• Степень защиты: IP40 (защита от твердых предметов более 1 мм, но не от воды)
• Степень защиты по NEMA: 1 (только против доступа к опасным частям, без защиты от окружающей среды)

Совместимость и монтаж

Выключатель ВКН-325 монтируется на панель или щит через круглое отверстие. Диаметр посадочного места соответствует стандартному размеру для аналогичных устройств. Для подключения используются клеммы, рассчитанные на провода сечением до 4 мм². Установка возможна только в сухих помещениях или защищённых зонах — из-за низкой степени защиты IP40 устройство не предназначено для открытого монтажа на улице или во влажной среде.

Безопасность и стандарты

Выключатель ВКН-325 соответствует требованиям к управляемому отключению оборудования. Механическая блокировка обеспечивает фиксацию положения «выкл» — исключает самопроизвольное включение после аварийного отключения. Соответствие классу защиты IP40 и NEMA 1 гарантирует базовую безопасность в закрытых распределительных устройствах.

Преимущества

• Механическая блокировка предотвращает случайное включение — повышает безопасность персонала
• Конструкция рассчитана на высокие импульсные нагрузки — подходит для запуска двигателей и нагревательных элементов
• Простая установка и замена — совместима со стандартными панелями и корпусами
• Надёжная контактная группа — выдерживает 25 А длительно, без перегрева

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли, дождя или прямого попадания воды — степень защиты IP40 недостаточна
• Не подходит для взрывоопасных зон — отсутствует сертификация Ex
• Не рекомендован для постоянного наружного монтажа — даже под навесом риск попадания влаги остаётся
• Не имеет световой индикации — необходимо использовать внешние сигнализаторы состояния

Примеры использования

• Управление питанием бетономешалки на стройплощадке
• Локальное отключение насоса для слива воды в котловане
• Коммутирование группы тепловентиляторов в ремонтном цеху
• Подключение питания временной системы уличного освещения на объекте

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия — диаметр должен точно соответствовать габаритам ВКН-325
• Используйте кабели с медными жилами сечением 1,5–4 мм²; не затягивайте клеммы слишком сильно — можно повредить контактную группу
• Для работы в пыльных помещениях установите выключатель внутри герметичного шкафа с уровнем защиты IP54 выше
• При использовании в цепях с двигателями — обязательно применяйте тепловые реле или автоматические выключатели для защиты от перегрузки
• Заменяйте выключатель ВКН-325 при появлении следов оплавления на корпусе или трудностях с возвратом кнопки — это признак износа внутренних контактов
