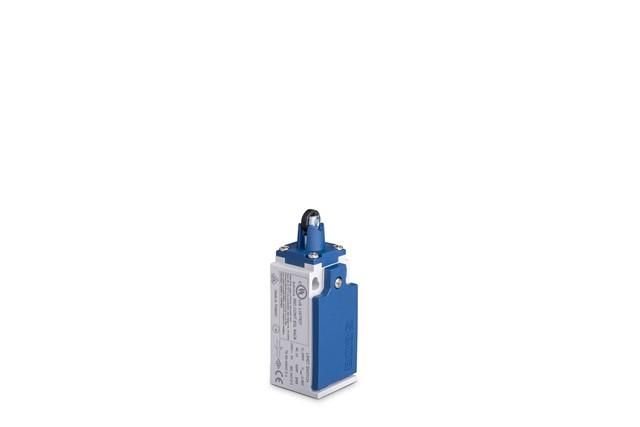

Выключатель концевой быстрого переключения линейный 3-х направленный с пластмас. консолью и стальным плунжером роликок Ф11мм (1НО+1НЗ) EMAS L5K13MUP331

Выключатель концевой линейный 3-х направленный с пластмассовой консолью и стальным плунжером, пластиковый роликок Ф11мм (1НО+1НЗ) от бренда EMAS - надёжный коммутационный элемент для фиксированного определения положения механизмов в автоматизированных системах. Артикул l5k13mup331 предназначен для работы в условиях механических нагрузок и вибраций на промышленном оборудовании.

Назначение и область применения

Этот выключатель используется для регистрации окончания движения рабочих органов - например, когда деталь достигает крайнего положения на конвейере, станке или шлюзе. Трёхнаправленная конструкция позволяет реагировать на движение в трёх плоскостях: вперёд, назад и вбок. Подходит для установки там, где требуется точное срабатывание при малых перемещениях и устойчивость к внешним воздействиям.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: пластиковый, диаметром 11 мм
• Плунжер: стальной, обеспечивает долговечность при частых ударах
• Консоль: из прочной пластмассы, защищает внутренние механизмы от повреждений
• Управление: линейное - активация происходит при прямолинейном давлении на ролик
• Максимальная сила срабатывания: не указана - зависит от скорости и направления удара

Совместимость и монтаж

Выключатель l5k13mup331 монтируется на рамы, корпуса или кронштейны с помощью отверстий в основании. Учитывайте посадочные размеры - они соответствуют типовым стандартам для аналогичных моделей. Кабельный ввод не предусмотрен - провода подключаются отдельно через клеммы внутри корпуса. Для надёжной фиксации используйте болты или хомуты, исключающие люфт. Конструкция не требует регулировки после установки.

Преимущества

• Стальной плунжер выдерживает многократные удары без деформации
• Пластиковая консоль снижает риск повреждения при случайных столкновениях
• Трёхнаправленная активация увеличивает гибкость расположения устройства
• Пластиковый ролик Ф11 мм работает тихо и не царапает поверхности
• Комбинированные контакты (НО+НЗ) позволяют использовать один прибор для двух функций - контроля положения и сигнализации

Ограничения применения

• Не предназначена для взрывоопасных сред - отсутствует сертификация Ex
• Не рекомендован для постоянного погружения в жидкости - герметизация не рассчитана на IP67+
• Пластиковый ролик чувствителен к острым кромкам и высоким температурам (>80 C)
• Не подходит для применений с высокими импульсными токами - максимальные значения не указаны

Примеры использования

• Фиксация конца хода стола фрезерного станка
• Определение наличия изделия на конвейерной ленте
• Контроль положения заслонки в системе вентиляции
• Автоматическое отключение при достижении предела движения робота-манипулятора

Практические советы

• Выбирайте место установки так, чтобы ролик сталкивался с объектом перпендикулярно - это продлит срок службы
• Избегайте установки рядом с источниками масла или абразивной пыли - они могут забивать механизм
• Перед запуском проверьте работу контактов тестером: НО должен замыкаться при нажатии, НЗ - размыкаться
• Если нужна более жёсткая реакция - можно заменить пластиковый ролик на металлический (совместимые модели есть в каталоге EMAS)
• Для длительной эксплуатации в вибрационных средах дополнительно закрепите корпус клеем или контргайками
