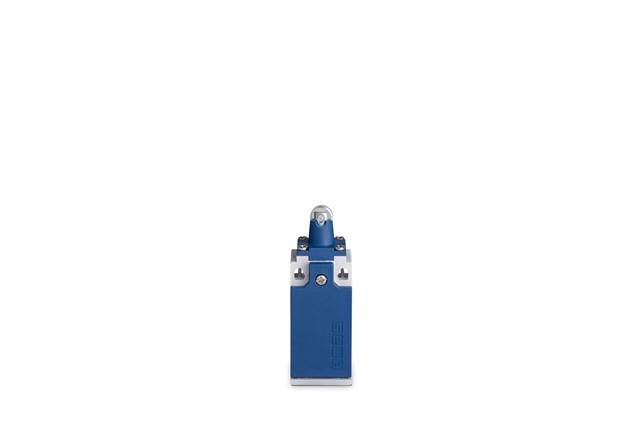

Выключатель концевой медленного переключения линейный 3-х направленный с пластмас. консолью и стальным плунжером роликок Ф11мм (1НО+1НЗ) EMAS L5K23MUM331

Выключатель концевой линейный 3-х направленный с пластмассовой консолью и стальным плунжером, роликовый Ф11мм (1НО+1НЗ) от бренда EMAS - механическое устройство для фиксированного определения положения движущихся частей оборудования. Артикул L5K23MUM331 предназначен для надёжной работы в условиях повышенной запылённости и вибраций на промышленных линиях.

Назначение и область применения

Этот выключатель используется для контроля предельных положений механизмов: когда движущийся элемент задевает ролик, происходит замыкание или размыкание цепи. Подходит для автоматических линий, конвейеров, станков, шлюзов, лифтов и других систем, где требуется точное срабатывание при физическом контакте. Применяется в средах класса AC 11 - то есть для управления активными нагрузками типа нагревателей, двигателей и освещения переменного тока.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ) - два полюса, быстрое переключение
• Ролик: диаметром 11 мм, стальной плунжер с пластмассовой консолью
• Напряжение: до 250 В переменного тока
• Ток: до 3 А переменного тока
• Механический ресурс: 10 млн операций
• Электрический ресурс: 1 млн операций
• Частота срабатывания: максимум 6000 операций в час
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
• Электрическая прочность: выдерживает 2500 В переменного тока в течение 1 минуты

Совместимость и монтаж

Устройство имеет стандартную крепёжную базу, совместимую с большинством направляющих и кронштейнов для концевых выключателей. Для установки необходимо обеспечить доступ к ролику и жестко зафиксировать корпус так, чтобы он не смещался при ударах. Пластмассовая консоль позволяет легко регулировать угол наклона ролика. Кабели подключаются к клеммникам с зажимами - рекомендуется использовать провода сечением 0,5–1,5 мм2. Учитывайте посадочные габариты: ролик выступает на 11 мм, поэтому необходим свободный ход минимум 12–15 мм для беспрепятственного срабатывания.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для электрооборудования в промышленных условиях. Высокая электрическая прочность (2500 В) гарантирует отказоустойчивость при импульсных перегрузках. Защита IP65 делает его безопасным для использования в помещениях с высокой влажностью, пылью или периодическими мойками. Соответствие классу AC 11 подтверждает допустимость коммутации активных нагрузок без дополнительных защитных элементов.

Преимущества

• Долгий срок службы благодаря высокому механическому ресурсу - 10 миллионов циклов
• Устойчивость к внешним воздействиям: пыль, влага, вибрация
• Гибкость установки: трёхнаправленное срабатывание позволяет монтировать в любом удобном положении
• Надёжное переключение: стальной плунжер и ролик обеспечивают чёткое срабатывание даже при слабом усилии
• Изоляция и пробивное напряжение выше требований стандарта - снижают риск пробоя

Ограничения применения

• Не предназначена для работы при температуре ниже –5 C - возможна потеря эластичности материалов
• Не подходит для коммутации мощных индуктивных нагрузок (например, больших катушек реле) - максимальный ток 3 А
• Не рассчитана на взрывоопасные среды - отсутствует взрывозащита
• Не следует применять в местах с постоянным воздействием сильных кислот, щелочей или растворителей - пластмассовая консоль может повредиться
• Частота срабатывания не должна превышать 6000 операций/час - иначе снизится электрический ресурс

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ при возврате в исходную точку
• Остановка конвейера при достижении продуктом границы участка
• Контроль открытия/закрытия люка в пищевой линии
• Обнаружение наличия детали в сборочном модуле
• Автоматическое отключение насоса при достижении уровня жидкости

Практические советы

• Перед установкой проверьте, что ролик свободно вращается - грязь или деформация могут вызвать зависание
• При использовании в условиях вибрации используйте антивибрационные прокладки под корпус
• Подключайте контакты через фильтры или RC-цепочки, если управляетесь двигателями - это продлит жизнь контактам
• Не затягивайте крепления слишком сильно - пластмассовая консоль может треснуть
• Проверяйте состояние ролика каждые 50 тыс. циклов - при износе замените его, чтобы сохранить точность срабатывания
• Артикул L5K23MUM331 - единственный вариант в линейке EMAS с таким сочетанием ролика 11 мм и трёхнаправленного срабатывания; аналоги часто имеют меньший ресурс или другую степень защиты
