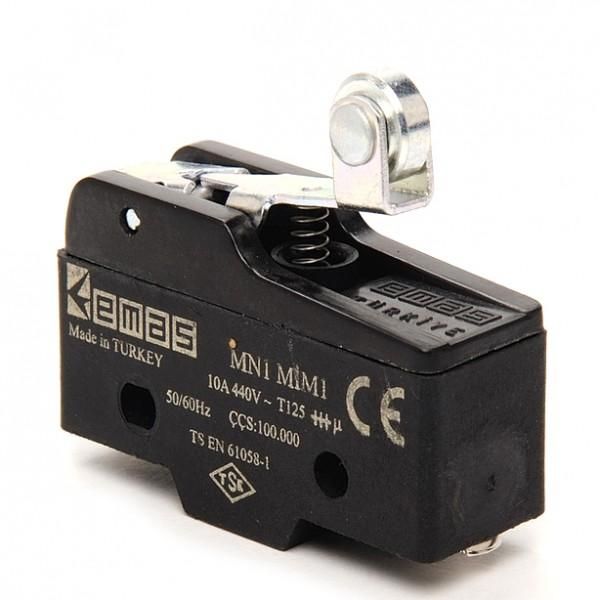

Мини-выключатель с коротким рычагом и роликом Ф10мм 1CO - MN1MIM1 EMAS

Выключатель концевой EMAS MN1MIM1 предназначен для фиксации положения механических узлов в автоматизированных системах - например, при достижении предельного положения движения. Этот выключатель применяется там, где требуется надёжная и долговечная сигнализация окончания хода.

Назначение и область применения

Выключатель концевой EMAS MN1MIM1 используется для передачи электрического сигнала при контакте с движущимся элементом - например, при достижении крайнего положения стола станка, двери шлюза или тележки на конвейере. Он работает как датчик конечного положения, отключая или переключая цепь управления. Применяется в промышленной автоматизации, на линиях сборки, в грузоподъёмных механизмах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип: механический концевой выключатель
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO) - комбинированная схема
• Максимальный ток: до 5 А при напряжении 250 В переменного тока
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Механический ресурс: более 1 млн циклов срабатывания

Совместимость и монтаж

Выключатель концевой EMAS MN1MIM1 монтируется на раму, стойку или опорную поверхность с помощью двух крепёжных отверстий под болт M4. Кабельный вход выполнен с резьбой G1/2, что позволяет использовать стандартные герметичные вводы. Установка требует жесткой фиксации - вибрация может вызвать ложные срабатывания. Для подключения используйте провода сечением 0,5–1,5 мм2. Наличие двойных контактов (NO+NC) даёт гибкость в проектировании цепей управления - можно выбрать нужную логику без установки второго устройства.

Безопасность и стандарты

Выключатель концевой EMAS MN1MIM1 соответствует требованиям IEC 60947-5-1 для аппаратов управления низковольтными цепями. Сертифицирован для работы в условиях повышенной запылённости и влажности. Соответствует директивам RoHS по ограничению опасных веществ.

Преимущества

• Устойчивость к внешним воздействиям благодаря высокому классу защиты IP67
• Долгий срок службы благодаря прочному корпусу и износостойким контактам
• Гибкость подключения: два типа контактов в одном устройстве
• Не требует внешнего питания - работает как пассивный переключатель

Ограничения применения

• Не предназначена для частых ударных нагрузок выше 10 N - возможна деформация рычага
• Не рекомендуется для сред с агрессивными химическими парами (например, кислоты, щёлочи)
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex
• При использовании в условиях постоянной вибрации необходимо применять демпфирующие элементы

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Определение завершения цикла закрытия двери лифта
• Сигнализация достижения конца пути тележки на конвейерной ленте
• Контроль положения затвора в системе воздушного клапана

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался - не допускайте трения о детали корпуса
• Используйте защитные колпачки или экраны, если есть риск попадания металлической стружки
• При монтаже в местах с высокой вибрацией - закрепите кабель через хомуты, чтобы не нагружать выводы
• Для контроля работоспособности - проверяйте целостность контактов мультиметром после каждого крупного ремонта оборудования
• Замену выключателя концевого EMAS MN1MIM1 следует выполнять только при потере точности срабатывания - он не требует регулярного обслуживания
