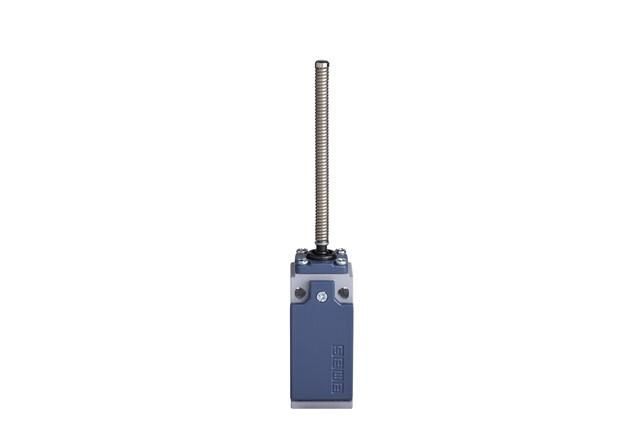

Выключатель концевой быстрого переключения многонаправленный с пластмас. консолью и стальной пружиной наконечником (1НО+1НЗ) EMAS L51K13SOM103

Выключатель концевой многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ) от бренда EMAS - надёжный коммутирующий элемент для фиксированного определения положения движущихся частей оборудования. Артикул L51K13SOM103 предназначен для работы в условиях механических нагрузок и требует минимального обслуживания.

Назначение и область применения

Этот выключатель используется для автоматического отключения или переключения цепей при достижении механизмом предельного положения. Подходит для установки на станках, транспортерах, лифтах, автоматических линиях и других устройствах с линейным или поворотным перемещением. Конструкция обеспечивает срабатывание при контакте с любым объектом из нескольких направлений - благодаря гибкой пластмассовой консоли.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Материал корпуса: пластмасса
• Материал пружины: сталь - устойчива к деформациям и коррозии
• Тип действия: многонаправленное срабатывание - активируется при нажатии с любого бокового угла
• Рабочий ход консоли: ограничен конструкцией, точная величина указана производителем в спецификациях
• Степень защиты IP: не указано - не предназначена для работы во влажной среде без внешней защиты

Совместимость и монтаж

Установка выполняется через крепёжные отверстия в корпусе. Для надёжной работы важно зафиксировать устройство так, чтобы консоль свободно двигалась и точно контактировала с движущимся элементом. Диаметр оси консоли соответствует типовым требованиям для приводных систем. Кабель подводится отдельно - выключатель не имеет встроенного шнура. Соединение осуществляется через клеммы внутри корпуса.

Безопасность и стандарты

Производитель не предоставляет информацию о соответствии международным стандартам (IEC, ГОСТ). Применение допускается только в рамках проектных решений, где учтены требования безопасности производства и эксплуатации электрооборудования.

Преимущества

• Гибкая пластмассовая консоль позволяет срабатывать при ударе с любого направления - снижает риск неверного срабатывания из-за неточного монтажа
• Стальная пружина обеспечивает долговечность и восстанавливаемость формы после многократных воздействий
• Комбинированные контакты (1НО+1НЗ) позволяют использовать один прибор для управления двумя цепями одновременно - экономит место и провода
• Легкий вес и компактность удобны для установки в плотном оборудовании

Ограничения применения

• Не предназначен для использования в агрессивных средах - отсутствие заявленной степени защиты IP делает его чувствительным к пыли, влаге и маслу
• Не рекомендован для высокочастотных операций - длительная работа более 10–15 циклов в секунду может привести к преждевременному износу контактов
• Пластмассовая консоль не рассчитана на ударные нагрузки выше стандартных условий эксплуатации - возможна трещина при жестком столкновении с металлическими деталями

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ перед запуском следующего этапа обработки
• Определение наличия изделия на конвейере - при прохождении предмета консоль отклоняется, замыкается НЗ контакт и сигнализирует о наличии
• Автоматическое отключение двигателя подъёмника при достижении верхней точки
• Индикация закрытия люка или крышки на сборочных линиях

Практические советы

• Перед установкой проверьте, что рабочий ход консоли достаточен для уверенного срабатывания - лучше оставить запас в 1–2 мм
• Избегайте монтажа рядом с источниками тепла или химически активными веществами - пластмасса может деформироваться
• Подключайте контакты согласно схеме: НО - для включения, НЗ - для отключения или аварийной остановки
• При использовании в вибрационных средах дополнительно закрепите корпус с помощью виброизоляторов
• Артикул L51K13SOM103 совместим со стандартными кронштейнами и креплениями для аналогичных моделей EMAS - можно менять без изменения монтажа
