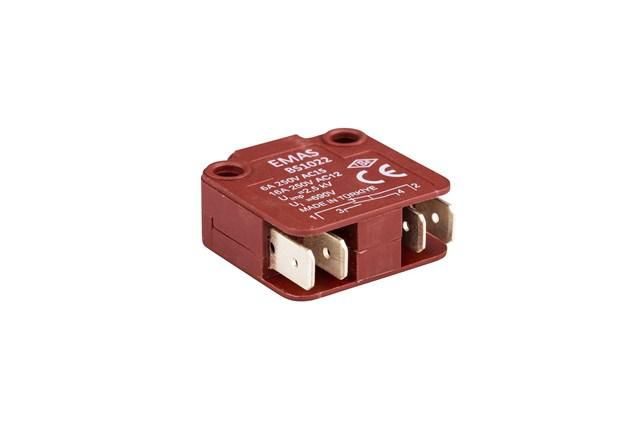

Выключатель-мини BS1022 EMAS

Выключатель концевой EMAS BS1022 - механическое устройство для фиксации положения механизмов, используемый в автоматизированных системах там, где требуется надёжное срабатывание при контакте с движущимся элементом. Благодаря плунжерному типу и двухконтурной конструкции, он обеспечивает точную передачу сигнала даже в условиях высоких нагрузок.

Назначение и область применения

Выключатель концевой EMAS BS1022 предназначен для контроля окончания хода в механизмах: перемещаемых платформах, дверях, станках, конвейерах, упаковочных линиях. Он реагирует на физический контакт - когда объект задевает плунжер, выключатель замыкает или размыкает цепь, отправляя сигнал управления. Подходит для средних и тяжёлых условий эксплуатации благодаря высокому механическому ресурсу.

Технические характеристики

• Тип: кнопочный мини-выключатель с плунжером, двухконтурный
• Механический ресурс: 1 000 000 операций
• Электрический ресурс: 50 000 операций
• Рабочая температура: от -15 C до +85 C
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, без защиты от воды
• Максимальная частота операций: механическая - 120 в минуту, электрическая - 20 в минуту
• Напряжение: 250 В и 380 В переменного тока
• Ток: 10 А (3 А) при 380 В, 16 А (4 А) при 250 В - указана комбинация рабочего и вспомогательного контура
• Сопротивление изоляции: не менее 100 МОм (при 500 В постоянного тока)
• Контактное сопротивление: макс. 15 мОм
• Электрическая прочность: 2500 В AC между токоведущими частями и корпусом; 1500 В AC между токоведущими частями
• Максимальная влажность: 80%

Совместимость и монтаж

Выключатель концевой EMAS BS1022 монтируется на раму, стенку или кронштейн с помощью стандартных крепёжных отверстий. Учитывайте посадочные габариты - устройство компактное, но требует жёсткой фиксации, чтобы избежать вибраций. Для подключения используются клеммы с зажимом под провод до 2,5 мм2. Обязательно проверьте соответствие напряжения и тока вашей цепи - особенно при работе с 380 В, где допустим ток не более 3 А в основном контакте.

Безопасность и стандарты

Устройство соответствует требованиям безопасности по электрической прочности и изоляции. Наличие испытаний на 2500 В AC подтверждает надёжную изоляцию между токоведущими частями и корпусом. Однако класс защиты IP40 исключает использование в помещениях с брызгами, влажностью выше 80% или пылевых средах с мелкими частицами - такие условия снижают срок службы.

Преимущества

• Высокий механический ресурс - подходит для интенсивных режимов работы
• Двухконтурная система позволяет использовать один контакт для управления, второй - для сигнализации или блокировки
• Медленное срабатывание снижает риск ложных срабатываний при вибрациях
• Широкий диапазон рабочих температур - работает в холодных цехах и нагретых зонах
• Низкое контактное сопротивление гарантирует стабильную передачу сигнала

Ограничения применения

• Не применяйте в средах с водой, маслом, агрессивными парами - IP40 не защищает от жидкостей
• Электрический ресурс ограничен 50 000 операциями - не используется в высокочастотных циклах (например, свыше 20 раз в минуту)
• Запрещено превышать максимальный ток: при 380 В - не более 3 А, при 250 В - не более 4 А в вспомогательном контуре
• Не рекомендуется для установки в местах с сильным ударным воздействием - возможна деформация плунжера

Примеры использования

• На конвейере - определяет достижение изделия крайнего положения для запуска следующего этапа
• На двери шкафа оборудования - отключает питание при открывании
• На станке с ЧПУ - фиксирует возврат инструмента в начальную позицию
• В лифтовых системах - контролирует положение кабины на уровне этажа

Практические советы

• Перед установкой проверьте ход плунжера - он должен свободно возвращаться после нажатия, без заклинивания
• Используйте резиновые или пластиковые упоры, чтобы снизить ударную нагрузку на плунжер
• Подключение к цепям с высокой индуктивной нагрузкой (например, катушки реле) требует дополнительной защиты - RC-цепочки или варистора
• При использовании в цепях 380 В обязательно соблюдайте полярность и изолируйте все соединения
• Регулярно осматривайте контакты - при частом переключении возможен нарост оксидов, влияющий на надёжность
