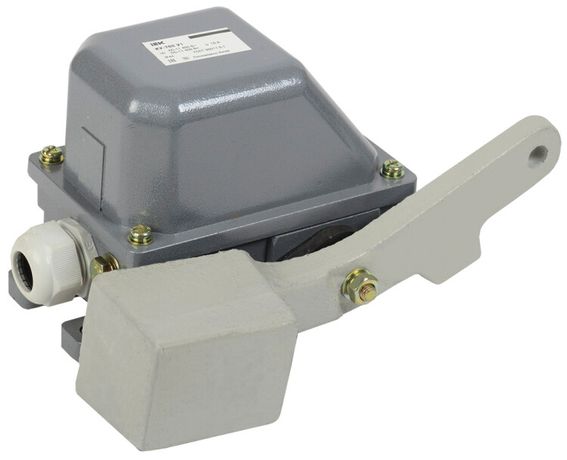

Выключатель концевой КУ-703 У1, рычаг с грузом, 10А, IP44, 2 эл. цепи, без противовеса IEK - KV-1-703-1

Выключатель концевой КУ-703 У1 от IEK — механический переключатель с рычагом и грузом, предназначен для надёжной коммутации двух электрических цепей при достижении объектом заданной точки движения. Применяется в системах автоматизации на промышленном оборудовании, где требуется фиксация положения с высокой степенью отказоустойчивости.

Назначение и область применения

Выключатель концевой КУ-703 У1 используется для автоматического отключения или изменения состояния электрической цепи при физическом контакте с движущимся объектом — например, съездом тележки, перемещением заслонки или завершением хода механизма. Подходит для работы в системах управления станков, конвейеров, шлюзов, лифтов и других устройств, где важна точная фиксация предельных положений.

Технические характеристики

• Номинальный ток: 10 А — позволяет коммутировать нагрузки до 3,8 кВт при 380 В переменного тока
• Рабочее напряжение: 380 В — совместим с трёхфазными сетями промышленного типа
• Тип переключения: мгновенный — контакт замыкается/размыкается сразу при срабатывании, без задержки
• Количество контактов: 1 нормально замкнутый (НО) + 1 переключающий (перекидной) — обеспечивает два независимых сигнала
• Степень защиты: IP44 — защищён от брызг воды и частиц крупнее 1 мм, подходит для помещений с повышенной влажностью
• Материал корпуса: металл с порошковой покраской — устойчив к коррозии, ударным нагрузкам и внешним повреждениям
• Диапазон температур: -40…+40 °C — работает в холодных цехах и на открытых площадках зимой
• Габариты: 270×135×190 мм — компактен, но требует места для установки рычага
• Срок службы: 10 лет — рассчитан на длительную эксплуатацию при регулярных срабатываниях

Совместимость и монтаж

Выключатель КУ-703 У1 монтируется на жёсткую конструкцию с помощью болтов через отверстия в основании. Для срабатывания необходимо, чтобы движущийся элемент задевал рычаг с грузом — груз создаёт усилие, необходимое для надёжного переключения. Подключение проводов осуществляется через клеммы внутри корпуса; тип подключения не стандартизирован — рекомендуется использовать кабели сечением до 2,5 мм². Установка должна исключать боковые нагрузки на рычаг — они снижают срок службы.

Безопасность и стандарты

Выключатель соответствует ГОСТ 30011.5.1 — стандарту для концевых выключателей, применяемых в системах безопасности. Может использоваться в аварийных остановках, так как имеет функциональную принадлежность к безопасностям. Металлический корпус и IP44 обеспечивают защиту от случайного прикосновения и попадания инородных предметов.

Преимущества

• Надёжное срабатывание даже при слабом контакте благодаря грузу на рычаге
• Два независимых контура позволяют одновременно отключить питание и подать сигнал
• Металлический корпус и порошковая краска гарантируют долговечность в агрессивной среде
• Не требует внешнего питания — полностью механическая работа
• Работает при экстремальных температурах — подходит для холодильных камер и открытых участков

Ограничения применения

• Не подходит для частых срабатываний более 10–15 раз в минуту — риск износа механизмов
• Отсутствие противовеса делает невозможным использование в вертикальных направлениях с обратной силой — рычаг не возвращается сам
• IP44 недостаточно для прямого воздействия струи воды или погружения — не применяется во влажных зонах с мойкой
• Требуется свободный путь для движения рычага — нельзя устанавливать в плотных конструкциях без зазора

Примеры использования

• Фиксация крайних положений стола фрезерного станка
• Остановка конвейера при достижении пункта упаковки
• Автоматическое отключение двери шлюза при закрытии
• Сигнализация о полном заполнении бункера в пищевой промышленности

Практические советы

• При установке проверьте, что рычаг свободно качается — не должно быть трения о соседние детали
• Убедитесь, что масса движущегося элемента достаточна для надёжного нажатия рычага — слишком лёгкие объекты могут не сработать
• Запрещено затягивать крепёж с избыточным моментом — это деформирует корпус и нарушает работу контактов
• Для контроля работоспособности перед запуском используйте тестовый режим: медленно подведите упор и проверьте изменение состояния цепей мультиметром
• При замене аналогичного устройства — сверьте габариты и расположение клемм: КУ-703 У1 от IEK имеет специфическую форму, не всегда взаимозаменяем с другими моделями
