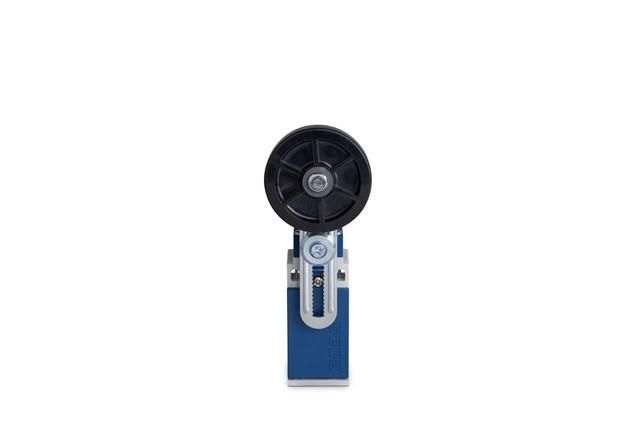

Выключатель концевой L5K23MEL122 EMAS

Выключатель концевой EMAS L5K23MEL122 - механический устройство для фиксации положения движущихся частей оборудования, например, на станках, транспортерах или автоматических линиях. Он надежно сигнализирует о достижении предельного положения и обеспечивает безопасную остановку.

Назначение и область применения

Выключатель концевой EMAS L5K23MEL122 используется для контроля крайних положений механизмов. Когда подвижной элемент (например, рычаг, шток или платформа) достигает заданной точки, он активирует выключатель, который замыкает или размыкает электрическую цепь. Это позволяет управлять работой оборудования: останавливать двигатель, переключать направление движения или запускать следующий этап цикла.

Подходит для установки на промышленном оборудовании: металлорежущие станки, конвейеры, лифты, двери автоматических систем, устройства с линейным или поворотным перемещением.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Конструкция: однополюсный, нормально разомкнутый контакт (NO)
• Максимальный коммутируемый ток: до 5 А (при напряжении до 250 В переменного тока)
• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду
• Рабочая температура: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Контактная группа: один размыкающий контакт (SPST-NO)
• Усилие срабатывания: среднее - оптимизировано для долговечной работы при регулярных воздействиях

Совместимость и монтаж

Выключатель концевой EMAS L5K23MEL122 монтируется на жесткую поверхность с помощью двух крепежных отверстий в основании. Диаметр отверстий - 4,5 мм, шаг между ними - 39 мм. Для подключения используются клеммы с зажимом под провода сечением до 2,5 мм2.

Роликовый рычаг ориентируется в плоскости, перпендикулярной оси корпуса. Установка должна исключать боковые нагрузки на рычаг - они снижают срок службы. Рекомендуется использовать кронштейн или направляющую, чтобы обеспечить точное и равномерное давление.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности EN 60947-5-1 и IEC 60947-5-1 для аппаратов управления низковольтными цепями. Применяется в системах, где требуется надежная аварийная остановка. Соответствие этим стандартам гарантирует соответствие требованиям промышленной электробезопасности в Европе и странах СНГ.

Преимущества

• Высокая степень защиты IP67 делает его пригодным для работы в пыльных, влажных и агрессивных средах
• Роликовый рычаг снижает трение и износ при многократных срабатываниях
• Простая конструкция - минимум деталей, высокая отказоустойчивость
• Не требует внешнего питания - работает purely механически
• Долгий срок службы благодаря качественным материалам и проверенной технологии

Ограничения применения

• Не предназначен для частых ударных нагрузок выше 10 Н - возможна деформация рычага
• Не рекомендуется для использования в условиях постоянного погружения в жидкость - IP67 допускает лишь временное воздействие воды
• Не подходит для управляемых систем с высокой частотой срабатывания более 120 циклов/минуту - риск перегрева контактов
• Отсутствуют встроенные индикации состояния - необходимо контролировать работу через внешнюю схему

Примеры использования

• На ленточном конвейере - для остановки при достижении грузом конца пути
• На дверях шкафа ЧПУ - для подтверждения закрытия перед запуском цикла
• В механизме подъема - для фиксации верхней и нижней границы хода
• На автоматической линии сборки - для синхронизации последовательности операций

Практические советы

• Перед установкой проверьте, что направление движения объекта совпадает с осью рычага - иначе возникнет боковая нагрузка
• Используйте защитные кожухи или экраны, если есть риск попадания металлической стружки или крупных частиц
• При замене старого выключателя сверьте тип контакта - EMAS L5K23MEL122 имеет только NO, без NC
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление может вызвать сбои
• Запасной вариант: если нужен аналогичный выключатель с нормально замкнутым контактом - рассмотрите модели серии L5K23MEC
