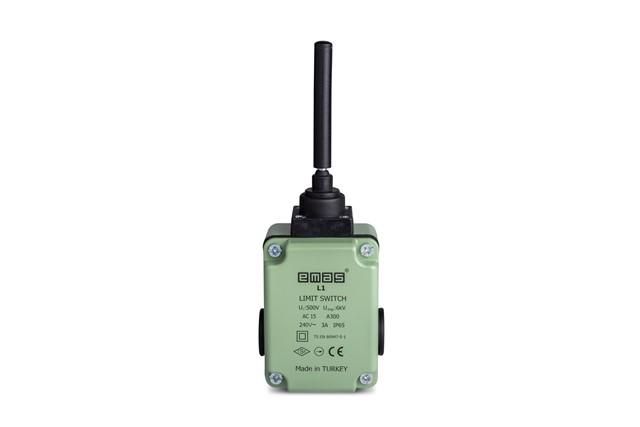

Выключатель концевой быстрого переключения многонаправленный с пластмас. консолью и стержнем (1НО+1НЗ) EMAS L1K13ROP101

Выключатель концевой многонаправленный с пластмассовой консолью и стержнем (1НО+1НЗ) от бренда EMAS с артикулом L1K13ROP101 предназначен для фиксированного контроля положения движущихся частей оборудования. Его компактная конструкция и надёжные контакты делают его подходящим решением для автоматизированных систем, где важна точность срабатывания.

Назначение и область применения

Этот выключатель используется для определения крайних положений механизмов - например, когда деталь достигает предельной точки движения. Он срабатывает при механическом воздействии на стержень, что приводит к переключению состояния контактов. Подходит для установки на станках, транспортерах, шлюзах, лифтах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Материал корпуса: пластмасса
• Тип привода: многонаправленный - срабатывает при нажатии со стороны консоли в любом направлении
• Исполнение: с пластмассовой консолью и металлическим стержнем
• Рабочий ход стержня: ограничен конструкцией, обеспечивает надёжное срабатывание при минимальном усилии

Совместимость и монтаж

Установка осуществляется через крепление корпуса к поверхности с помощью отверстий в основании. Консоль должна быть доступна для взаимодействия с движущимся элементом. Учитывайте габариты: стержень и консоль требуют свободного пространства вокруг для беспрепятственного срабатывания. Кабельный ввод не предусмотрен - провода подключаются внешним способом, рекомендуется использовать кабельную муфту или герметичную вставку при работе в условиях запыления или влаги.

Преимущества

• Многонаправленный привод позволяет устанавливать выключатель без жесткой ориентации - удобно при сложной геометрии монтажа
• Пластмассовая консоль снижает риск повреждения детали при ударе, защищает от царапин и износа
• Комбинация НО+НЗ даёт возможность одновременно контролировать два состояния (например, “достигнуто” и “не достегнуто”) без дополнительных устройств
• Простая конструкция минимизирует вероятность отказа и упрощает диагностику

Ограничения применения

• Не предназначена для работы в средах с высокими температурами - пластмассовый корпус теряет прочность выше 80 C
• Не имеет защиты от пыли и воды (IP-класс не указан); не подходит для открытых площадок или влажных помещений без дополнительной защиты
• Стандартный стержень не рассчитан на постоянные нагрузки свыше 5–10 Н; длительное давление может вызвать деформацию
• Не совместим с высокочастотными циклами более 1000 операций/час - возможен быстрый износ контактов

Примеры использования

• На конвейере: фиксирует достижение грузом конечной позиции для остановки ленты
• На дверях шкафа: сигнализирует закрытие/открытие через замкнутую цепь управления
• В механизме подъёмника: прекращает работу при достижении верхней/нижней границы
• На режущем оборудовании: останавливает подачу при возврате инструмента в исходное положение

Практические советы

• Перед монтажом проверьте, чтобы стержень мог свободно двигаться без трения о соседние элементы
• При использовании в вибрационных зонах закрепите выключатель с учётом допустимой нагрузки - используйте антивибрационные прокладки
• Для долговечности не применяйте силовые рычаги, которые передают импульсную нагрузку - лучше использовать мягкий контакт через ролик или планку
• При замене аналога убедитесь, что новый выключатель имеет ту же комбинацию контактов (1НО+1НЗ) и тип привода - отличия могут нарушить логику управления
