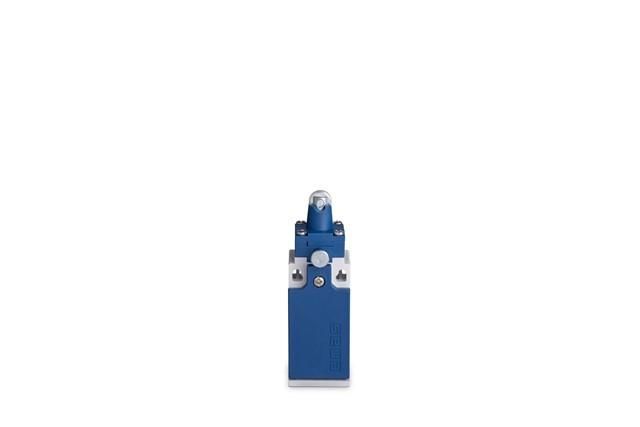

Выключатель концевой с фиксацией медленного переключения линейный 3-х направленный пластмас. консолью и стальным плунжером роликок Ф11мм (1НО+1НЗ) EMAS L5K23MUM331R

Выключатель концевой EMAS L5K23MUM331R - это надёжный механический коммутационный элемент с трёхнаправленным срабатыванием и медленным переключением, предназначенный для точной фиксации положений на автоматизированных линиях, где важна стабильность контакта даже при слабых усилиях.

Назначение и область применения

Выключатель концевой EMAS L5K23MUM331R используется для определения крайних положений движущихся частей оборудования. Его применяют там, где требуется плавное, бесшумное и надёжное срабатывание при малых скоростях или в условиях вибраций. Подходит для станков, транспортеров, узлов подачи, систем автоматической регулировки хода. Благодаря роликовому механизму и пластмассовой консоли, он эффективно взаимодействует с поверхностями любой формы, включая изогнутые или шероховатые.

Технические характеристики

• Тип переключения: 1 нормально открытый контакт (1НО) + 1 нормально замкнутый контакт (1НЗ)
• Механизм: роликовый, диаметром 11 мм
• Фиксация: механическая, с сохранением состояния после срабатывания
• Переключение: медленное - обеспечивает плавный переход между состояниями, снижает риск дребезга контактов
• Консоль: пластмассовая, устойчивая к воздействию масла, бензина и других сред
• Плунжер: стальной, прочный, износостойкий
• Направление активации: три направления - вперёд, назад и вбок
• Индикация: отсутствует
• Степень защиты IP: не указана - не предназначен для работы во влажной среде или под водой

Совместимость и монтаж

Установка выключателя концевого EMAS L5K23MUM331R выполняется через крепёжные отверстия в корпусе. Для правильной работы важно соблюдать угол и расстояние до объекта срабатывания - ролик должен легко касаться поверхности без перекоса. Максимальная нагрузка на ролик - не более 1 Н. Кабельный вывод не предусмотрен - провода подключаются напрямую к клеммам внутри корпуса. Рекомендуется использовать гофру или трубку для защиты входящего кабеля.

Безопасность и стандарты

Производитель не предоставляет информацию о соответствии международным стандартам (IEC, EN, ГОСТ). Устройство не имеет сертификации по безопасности для взрывоопасных зон. Применяйте только в помещениях с контролируемой температурой и отсутствием агрессивных паров.

Преимущества

• Медленное переключение исключает случайные срабатывания при вибрациях
• Ролик Ø11 мм позволяет работать с неровными поверхностями без заеданий
• Пластмассовая консоль не царапает детали и не проводит ток
• Стальной плунжер выдерживает многократные удары и длительную эксплуатацию
• Фиксированное состояние после срабатывания даёт возможность точно диагностировать положение механизма

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивных сред - отсутствует защита IP
• Не рассчитан на частые быстрые импульсы - медленное переключение снижает максимальную частоту срабатывания
• Не подходит для установки в зонах с возможностью попадания металлической стружки - может заклинить ролик
• Нет встроенной индикации - невозможно визуально определить текущее состояние без тестирования

Примеры использования

• Определение конечного положения стола фрезерного станка
• Фиксация границ движения ленточного конвейера
• Контроль положения зажимного устройства в сборочных линиях
• Обнаружение завершения перемещения рычага в гидравлическом прессе

Практические советы

• При монтаже проверьте, чтобы ролик свободно вращался - смажьте ось силиконовой смазкой, если есть заедания
• Учитывайте посадочный диаметр 11 мм - выбирайте упорные элементы с радиусом не меньше этого значения
• Не используйте устройство в качестве основного средства защиты - всегда дополняйте его другими системами аварийной остановки
• Проверяйте целостность контактов каждые 5–10 тыс. циклов - особенно при работе с тяжёлыми механизмами
• EMAS L5K23MUM331R лучше всего работает при температуре от –10C до +50C - вне этого диапазона срок службы сокращается
