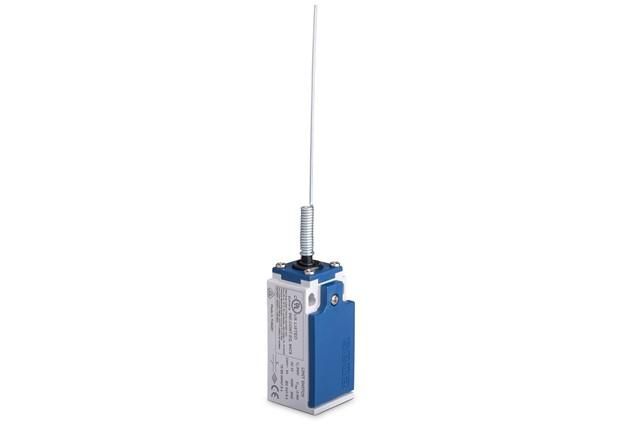

Выключатель концевой L5K23SOM101 EMAS

Выключатель концевой EMAS L5K23SOM101 предназначен для фиксации положения механических узлов в автоматизированных системах - например, при достижении предельного положения движения. Этот выключатель используется там, где требуется надежная и точная сигнализация окончания хода.

Назначение и область применения

Выключатель концевой EMAS L5K23SOM101 срабатывает при механическом контакте с движущимся элементом - например, с толкателем или рычагом. Он передает сигнал в управляемую систему, сообщая о достижении крайнего положения. Применяется в промышленном оборудовании: на конвейерах, станках, шлюзах, лифтах, устройствах автоматической подачи материалов.

Технические характеристики

• Тип: концевой выключатель с роликовым толкателем
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: до 5 А при напряжении переменного тока 250 В
• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25 C до +80 C
• Материал корпуса: термопластичный пластик высокой прочности
• Масса: около 90 г

Совместимость и монтаж

Выключатель концевой EMAS L5K23SOM101 монтируется на раму или опорную поверхность с помощью двух крепежных отверстий под болты M4. Установка должна обеспечивать свободное перемещение ролика без перекосов. Кабельный вход выполнен под гибкий провод диаметром 5–8 мм. Подключение осуществляется через клеммы внутри корпуса - доступ к которым открывается после снятия крышки.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности EN 60947-5-1 для аппаратов управления низковольтными цепями. Сертифицирован для работы в условиях повышенной запыленности и влажности.

Преимущества

• Устойчивость к внешним воздействиям благодаря классу защиты IP67
• Долговечность роликового механизма при частых срабатываниях
• Четкая и воспроизводимая реакция даже при малых усилиях
• Простая замена контактов без демонтажа всего устройства

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах
• Не рекомендован для установки в средах с постоянным воздействием кислот, щелочей или растворителей
• Максимальная скорость срабатывания - до 1 м/с; при более высоких скоростях возможны отказы из-за инерционности ролика

Примеры использования

• Фиксация конца хода стола фрезерного станка
• Определение положения двери в автоматическом шлюзе
• Завершение цикла подъема платформы на конвейере
• Обнаружение наличия изделия в лотке сборочного модуля

Практические советы

• Перед установкой проверьте совпадение посадочных размеров - расстояние между крепежными отверстиями составляет 45 мм
• Избегайте установки в местах с ударными нагрузками - лучше использовать амортизирующие элементы
• При использовании в холодных помещениях убедитесь, что температура окружающей среды не ниже -25 C
• Для длительной службы регулярно осматривайте ролик на предмет износа и загрязнений
• Электрические соединения выполняйте с учетом допустимого тока - не превышайте 5 А
