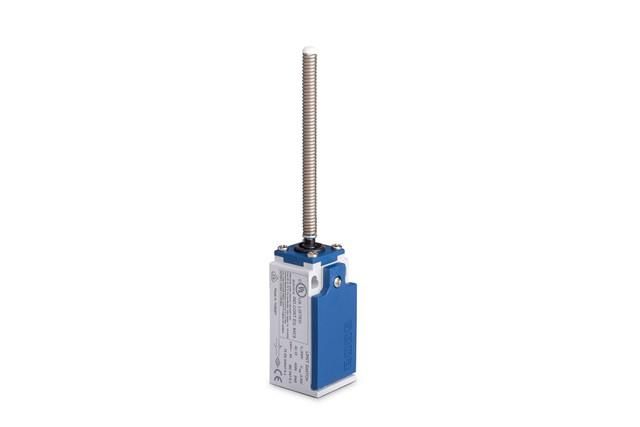

Выключатель концевой быстрого переключения многонаправленный с пластмас. консолью стальной пружиной накнечник (1НО+1НЗ) EMAS L5K13SOP103

Выключатель концевой многонаправленный быстрого переключения с пластмассовой консолью, стальной пружиной и пластмассовым наконечником (1НО+1НЗ) от бренда EMAS (артикул l5k13sop103) предназначен для точного фиксирования положений механизмов в автоматизированных системах. Его конструкция обеспечивает надёжное срабатывание даже при высокой частоте циклов, что делает его подходящим для промышленного оборудования.

Назначение и область применения

Этот выключатель используется для контроля конечных положений движущихся элементов: перемещаемых платформ, зажимов, рычагов, дверей станков и конвейеров. Он сигнализирует о достижении заданной точки, позволяя управляющей системе изменить направление движения или остановить процесс. Применяется в машиностроении, упаковочных линиях, ленточных транспортерах и других устройствах с механическими перемещениями. Подходит для работы в условиях AC 11 - управление активными нагрузками с малым коэффициентом мощности, такими как двигатели переменного тока.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ) - два полюса, быстрое переключение
• Рабочее напряжение: до 250 В переменного тока
• Рабочий ток: 3 А переменного тока
• Механический ресурс: 10 000 000 операций
• Электрический ресурс: 1 000 000 операций
• Предельная частота операций: до 6000 в час
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
• Электрическая прочность диэлектрика: 2500 В переменного тока в течение 1 минуты

Совместимость и монтаж

Выключатель l5k13sop103 имеет стандартную консольную форму с пластмассовым наконечником, который легко взаимодействует с плоскими или округлыми поверхностями. Для установки требуется закрепление на корпусе или раме механизма с помощью двух крепёжных отверстий. Учитывайте посадочные габариты - консоль должна свободно нажиматься на наконечник без перекосов. Направление действия - многонаправленное: срабатывает при нажатии с любой стороны в пределах угла +-45° от оси. Не требует внешнего питания - работает как пассивный коммутирующий элемент.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Выдерживает испытание на электрическую прочность 2500 В, что гарантирует безопасность при возможных импульсах и скачках напряжения. Защита IP65 позволяет использовать его в средах с повышенной запылённостью и влажностью, включая мойки и зоны с регулярным ополаскиванием. Соответствует международным стандартам на механические концевые выключатели.

Преимущества

• Высокая долговечность: механический ресурс в 10 млн циклов снижает необходимость замены
• Быстрое переключение контактов - минимизация задержек в управлении
• Устойчивость к пыли и воде благодаря классу IP65
• Пластмассовая консоль и наконечник исключают искрообразование, повышая безопасность во взрывоопасных зонах
• Стальная пружина обеспечивает стабильное усилие срабатывания при длительной эксплуатации

Ограничения применения

• Не предназначена для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость материалов
• Максимальный ток 3 А - нельзя применять для управления мощными двигателями или нагревателями без промежуточного реле
• Не рекомендован для частого воздействия прямых струй воды под давлением - IP65 защищает от брызг, но не от гидромойки
• Пластмассовый наконечник чувствителен к острым кромкам - при использовании с металлическими деталями с режущими краями возможен износ

Примеры использования

• Фиксация крайних положений стола ЧПУ станка
• Определение завершения цикла зажима в автоматической сборке
• Контроль открытия/закрытия двери шкафа в пищевой линии
• Сигнализация остановки ленты конвейера при достижении конца пути
• Обнаружение наличия изделия на позиции в упаковочном модуле

Практические советы

• Перед установкой проверьте, чтобы наконечник мог беспрепятственно нажиматься - избегайте перекосов и боковых нагрузок
• Подключайте провода через клеммы с хорошим контактным давлением - слабый контакт вызывает искрение и выход из строя
• При использовании в вибрационных средах используйте дополнительную фиксацию корпуса, чтобы избежать самопроизвольного срабатывания
• Для увеличения срока службы не допускайте превышения частоты более 6000 циклов в час
• При замене аналога - сверьте тип контактов (1НО+1НЗ) и степень защиты - другие модели могут иметь другую комбинацию или менее высокую IP-защиту
