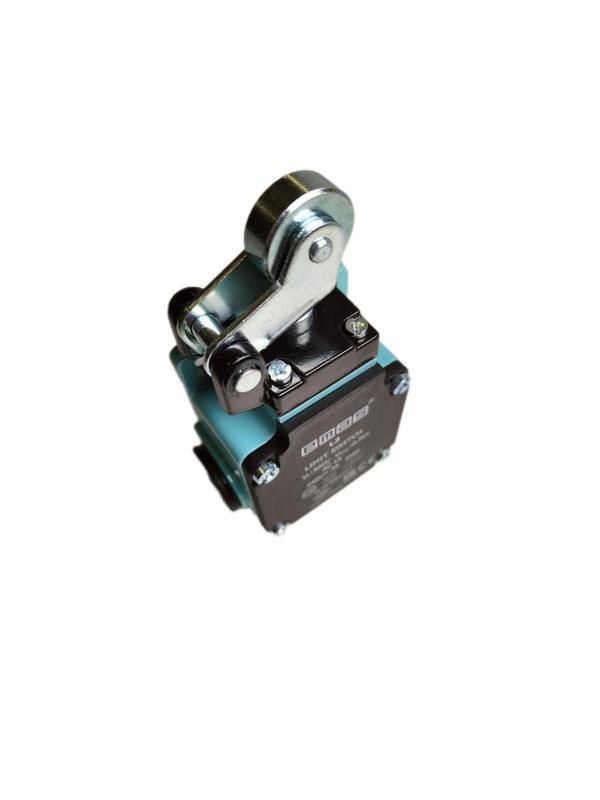

Выключатель концевой быстрого переключения угловой 1-но направленный с алюм. консолью и стальным роликом Ф22мм 1НО+1НЗ EMAS L2K13MIM211

Выключатель концевой угловой 1-направленный с алюминиевой консолью и стальным роликом Ф22 мм 1НО+1НЗ EMAS (арт. l2k13mim211) предназначен для точного фиксирования положений движущихся частей оборудования. Применяется там, где требуется надёжное механическое срабатывание при ограниченном пространстве - например, на автоматических линиях, конвейерах или станках.

Назначение и область применения

Этот выключатель используется для контроля оконечных положений механизмов: когда деталь или рычаг задействует ролик, контакты замыкаются или размыкают цепь. Подходит для задач, требующих одновременного управления двумя circuit’ами - один нормально открытый (1НО), другой нормально закрытый (1НЗ). Найдёт применение в системах с перемещением по направляющим, шторках, люках, заслонках, а также в устройствах с высокой цикличностью работы.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Ролик: стальной, диаметром 22 мм
• Консоль: алюминиевая, устойчивая к деформациям
• Механический ресурс: до 10 млн операций
• Электрический ресурс: до 1 млн операций
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP64 - защищён от пыли и брызг воды со всех сторон
• Максимальная частота срабатываний: 6000 операций/час
• Номинальное рабочее напряжение: 240 В переменного тока
• Максимальное напряжение: 250 В переменного тока
• Номинальный ток: 3 А переменного тока
• Электрическая прочность изоляции: 2500 В переменного тока (1 мин.)
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
• Область применения согласно IEC: AC15 (для управляемых нагрузок, таких как катушки реле, малые двигатели)

Совместимость и монтаж

Установка осуществляется через крепёжные отверстия в корпусе. Учитывайте посадочные габариты - угол установки жестко фиксирован, поэтому необходимо точно совпадение оси движения механизма с осью ролика. Консоль выполнена так, что позволяет регулировать глубину воздействия, но не поворачивать сам выключатель. Для подключения используйте провода сечением до 1,5 мм2. Выключатель не имеет встроенных клеммных колпачков - рекомендуется использовать термоусадку или изолирующие трубки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса AC15. Защита IP64 обеспечивает работу в условиях повышенной запылённости и возможных брызг воды - например, на пищевых линиях или в цехах с мойкой оборудования. Диэлектрическая прочность 2500 В гарантирует безопасную работу даже при кратковременных скачках напряжения. Соответствие заявленным параметрам проверено сертификацией производителя EMAS.

Преимущества

• Алюминиевая консоль легче стали, снижает инерцию и уменьшает риск деформации при длительной работе
• Стальной ролик Ф22 мм устойчив к износу, работает мягко даже при высокой скорости срабатывания
• Два типа контактов позволяют реализовать сложные логические сценарии без внешних реле
• Высокий механический ресурс делает изделие долговечным в режимах с частыми циклами
• Защита IP64 допускает использование в средах с влагой и пылью, где обычные выключатели выходят из строя

Ограничения применения

• Не предназначены для работы при температуре ниже –5 C - материал консоли становится хрупким
• Максимальный ток 3 А - нельзя использовать для прямого коммутирования мощных двигателей или нагревателей
• Фиксированный угловой монтаж исключает возможность изменения угла установки после сборки
• Частота срабатывания не должна превышать 6000 операций/час - иначе срок службы контактов снизится
• Не рассчитан на погружение в жидкость - IP64 не даёт защиты от потока воды или мытья под давлением

Примеры использования

• Определение крайнего положения стола ЧПУ станка
• Фиксация завершения прохода ленты на конвейере
• Контроль открывания/закрывания защитного кожуха на прессе
• Автоматическое отключение насоса при достижении максимального уровня в ёмкости
• Сигнализация наличия изделия на позиции сборочного модуля

Практические советы

• Перед установкой проверьте, чтобы ось движения объекта точно попадала на центр ролика - смещение вызывает преждевременный износ
• При использовании в вибрационных средах дополнительно закрепите кабель хомутиком, чтобы избежать обрыва внутри корпуса
• Для продления срока службы контактов не применяйте этот выключатель для коммутации индуктивных нагрузок выше 3 А - лучше ставить промежуточное реле
• Проверяйте состояние ролика каждые 1–2 месяца при интенсивной эксплуатации - грязь между роликом и поверхностью может вызвать некорректное срабатывание
• При замене аналогичного устройства - сверьте тип контакта (1НО+1НЗ) и диаметр ролика (22 мм); другие модели EMAS могут иметь другую геометрию
