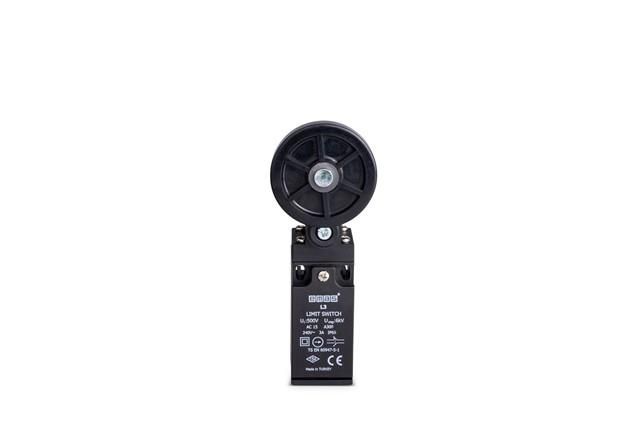

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и резиновым роликом Ф50мм (1НО+1НЗ) EMAS L3K13MEL121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и резиновым роликом Ф50мм (1НО+1НЗ) от бренда EMAS - это надёжный коммутационный элемент для фиксированного определения крайних положений движущихся частей оборудования. Артикул L3K13MEL121 предназначен для работы в условиях повышенной запылённости и механических воздействий.

Назначение и область применения

Этот выключатель используется для автоматического отключения или переключения цепи при достижении механизмом предельного положения. Подходит для установки на станках, транспортерах, шлюзах, лифтах и других устройствах с линейным или поворотным перемещением. Угловая форма и резиновый ролик позволяют работать с поверхностями под различными углами, обеспечивая плавное и бесшумное срабатывание.

Технические характеристики

• Тип контактов: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Ролик: резиновый, диаметром 50 мм
• Консоль: из прочной пластмассы, угловая форма
• Угол действия: двухнаправленный - срабатывает при нажатии с двух сторон
• Материал корпуса: термостойкая пластмасса
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)

Совместимость и монтаж

Выключатель L3K13MEL121 устанавливается на жесткую поверхность с помощью крепёжных отверстий в основании корпуса. Для правильной работы важно соблюдать угол наклона консоли относительно направления движения - рекомендуется не более 45°. Диаметр ролика 50 мм требует наличия достаточного зазора между деталью, которая его активирует, и конструкцией станка. Кабель подводится через входную гильзу - герметизация не требует дополнительных средств.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Защита IP67 позволяет использовать его в средах с высокой влажностью, пылью и возможным мытьём водой. Нет открытых токоведущих частей - безопасен при обслуживании без отключения питания.

Преимущества

• Двухнаправленное срабатывание снижает необходимость в установке двух отдельных выключателей
• Резиновый ролик минимизирует ударные нагрузки и шум при контакте
• Пластмассовая консоль устойчива к коррозии и химическим веществам
• Компактная угловая форма удобна для монтажа в ограниченном пространстве

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Работает только при механическом контакте; не реагирует на магнитные поля или дистанционные сигналы
• Не подходит для высокочастотных циклов (более 1200 срабатываний/час) - риск быстрого износа контактов
• Пластмассовая консоль чувствительна к острым металлическим кромкам - возможен её повреждение при некорректной установке

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Определение конца хода люка в контейнере на конвейере
• Остановка подъёмника при достижении верхней точки
• Контроль положения двери в сушильной камере

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - заедание вызовет преждевременный выход из строя
• При использовании в агрессивной среде регулярно осматривайте консоль на предмет трещин и истирания
• Подключение проводов выполняйте с учётом цветовой маркировки: НО - обычно белый/красный, НЗ - чёрный/синий
• Для долгой службы не применяйте этот выключатель вместо кнопки управления - он рассчитан исключительно на конечное положение
