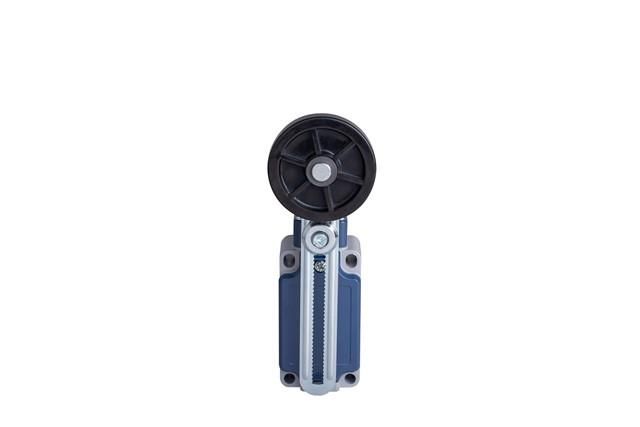

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и резиновым роликом Ф50мм на регулируемом рычаге (1НО+1НЗ) EMAS L52K13MEL123

Выключатель концевой угловой с пластмассовой консолью и резиновым роликом Ф50 мм на регулируемом рычаге (1НО+1НЗ) от бренда EMAS, артикул l52k13mel123 - устройство для фиксированного определения положения движущихся частей оборудования. Применяется там, где требуется надежное срабатывание при контакте с объектом под углом, например на ленточных транспортерах, станках с автоматической подачей или шлюзовых системах.

Назначение и область применения

Этот выключатель предназначен для контроля конечных положений механических узлов. Его угловая форма и ролик позволяют работать с объектами, перемещающимися под углом к оси устройства - например, с деталями на конвейере, заслонками, дверями или рычагами. Наличие двух контактных групп (1 нормально открытый + 1 нормально замкнутый) позволяет использовать его в цепях управления, сигнализации или безопасной остановки.

Технические характеристики

• Тип переключения: двунаправленный - срабатывает при воздействии с двух сторон
• Ролик: резиновый, диаметром 50 мм - обеспечивает плавное скольжение и снижает износ поверхности
• Консоль: пластмассовая - легкая, устойчивая к коррозии, не проводит ток
• Рычаг: регулируемый - можно изменить угол наклона для точной настройки точки срабатывания
• Корпус: призматический металл - прочный, защищает внутренние механизмы от ударов и внешних воздействий
• Количество контактов: 1НО + 1НЗ - два независимых контура для гибкой интеграции в схемы
• Ввод кабеля: PG13,5 или сечение до 1,5 мм2 - совместим с большинством силовых и управляющих кабелей
• Изолированный ввод: один вход для одного кабеля - исключает путаницу при подключении
• Съемные блок-контакты - позволяют менять тип контакта или заменять поврежденную часть без замены всего устройства
• Двойная изоляция - повышенная безопасность при работе с высокими напряжениями
• Внешние соединительные отверстия - удобны для параллельного подключения или установки дополнительных элементов

Совместимость и монтаж

Устройство монтируется на раму, стойку или платформу с помощью болтов через отверстия в корпусе. Угол установки можно выбирать произвольно благодаря регулируемому рычагу. Для фиксации используйте крепления, соответствующие толщине монтажной поверхности. Подключение кабеля выполняется через ввод PG13,5 - предварительно снимите крышку, проденьте жилы, затяните зажим. Съемные контакты легко заменяются: открутите фиксирующие винты, выньте старую группу, вставьте новую. Обязательно проверьте свободный ход ролика перед запуском - он не должен задевать за соседние элементы.

Безопасность и стандарты

Выключатель имеет двойную изоляцию, что соответствует требованиям безопасности для электрооборудования класса II. Материалы корпуса и консоли не поддерживают горение. Отсутствие указания IP-класса означает, что устройство не предназначено для работы в условиях постоянного попадания воды или пыли - не применяйте в сырых помещениях без дополнительной защиты.

Преимущества

• Регулируемый рычаг - позволяет точно настроить момент срабатывания без замены деталей
• Резиновый ролик Ф50 мм - минимизирует шум и износ при контакте с металлическими поверхностями
• Съемные контакты - снижают стоимость обслуживания и время ремонта
• Металлический корпус - устойчив к механическим нагрузкам, подходит для тяжелых условий эксплуатации
• Два типа контактов в одном устройстве - экономят место на панели и упрощают проектирование схем

Ограничения применения

• Не предназначен для работы в средах с высокой влажностью, брызгами воды или пылевыми потоками - отсутствует защита по IP
• Ролик не рассчитан на работу с острыми краями - возможна порезка резины при контакте с металлическими граничными элементами
• Максимальное сечение кабеля - 1,5 мм2; использование более толстых проводов невозможно без доработки ввода
• Не рекомендован для частых циклов выше 1200 в час - длительная работа при такой частоте может снизить срок службы контактов

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ при возврате в начальную точку
• Обнаружение завершения движения люка на конвейере сборочного участка
• Контроль открытия/закрытия двери камеры термообработки
• Определение наличия изделия на выходном конце ленты транспортера
• Автоматическая остановка подъемника при достижении верхней границы

Практические советы

• Перед установкой проверьте, чтобы ролик мог свободно повернуться - заклинивший ролик вызовет неверное срабатывание
• Настройку угла рычага лучше выполнять при отключенном питании - так проще контролировать точку срабатывания
• Если используется в вибрационной среде, дополнительно закрепите кабель хомутами - это предотвратит обрыв внутри ввода
• При замене контактов используйте оригинальные блоки - несовместимые комплектующие могут нарушить герметичность или коммутирующую способность
• Для долгой службы периодически осматривайте резиновый ролик - трещины или сплющивание требуют немедленной замены
