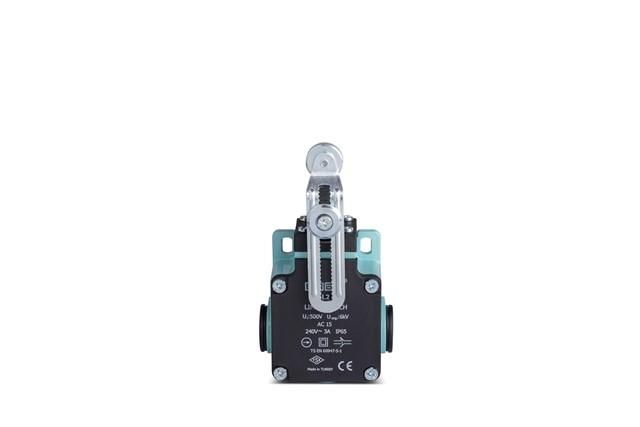

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью метал. роликом Ф18мм на регулируемом изогнутым рычаге (1НО+1НЗ) EMAS L2K13MEM124

Выключатель концевой угловой 2-направленный с пластмассовой консолью и металлическим роликом Ф18мм, регулируемый изогнутый рычаг (1НО+1НЗ) от бренда EMAS (артикул l2k13mem124) предназначен для точного фиксирования положений движущихся частей оборудования. Он надёжно работает в условиях механических нагрузок и требует минимального обслуживания.

Назначение и область применения

Этот выключатель используется для определения крайних положений механизмов - когда деталь достигает заданной точки и активирует контакт. Подходит для автоматических линий, станков, конвейеров, шлюзов, дверей и других устройств с линейным или поворотным перемещением. Применяется в цепях управления с рабочим напряжением до 240 В переменного тока, согласно классу нагрузки АС15.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Рабочее напряжение: 240 В AC (максимальное - 250 В AC)
• Рабочий ток: 3 А AC
• Электрический ресурс: 1 000 000 операций
• Механический ресурс: 10 000 000 операций
• Предельная частота операций: 6000 в час
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP64 - защищён от пыли и брызг воды со всех сторон
• Электрическая прочность диэлектрика: 2500 В AC (1 мин)
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)

Совместимость и монтаж

Установка осуществляется через крепёжные отверстия в корпусе. Угловая форма позволяет размещать выключатель в углах или вдоль стенок механизма. Консоль из пластика обеспечивает жесткую фиксацию, а металлический ролик Ø18 мм снижает трение при взаимодействии с поверхностью. Регулируемый изогнутый рычаг даёт возможность точно настроить угол срабатывания - важно проверить зазор между роликом и объектом перед запуском. Для подключения используйте провода сечением до 1,5 мм2.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для коммутационных аппаратов в слаботочных цепях управления. Выдерживает испытание на электрическую прочность изоляции 2500 В AC, что гарантирует безопасную работу даже при кратковременных скачках напряжения. Соответствует классу нагрузки АС15 - предназначен для переключения катушек реле, контакторов и аналогичных индуктивных нагрузок.

Преимущества

• Два типа контактов (НО+НЗ) позволяют использовать один прибор для двух функций - контроля начала и окончания хода
• Металлический ролик Ø18 мм устойчив к износу и хорошо работает с грубыми поверхностями
• Регулируемый изогнутый рычаг - удобство настройки без замены детали
• Высокий механический ресурс - подходит для систем с частыми циклами работы
• Защита IP64 - допускает применение в помещениях с повышенной влажностью или пылью

Ограничения применения

• Не предназначена для работы при температуре ниже –5 C или выше +40 C - возможна потеря герметичности или изменение характеристик материалов
• Не рекомендуется для прямого управления мощными двигателями или нагревателями - только для управления управляющими цепями (АС15)
• Избыточная скорость движения (более 6000 операций/час) снизит срок службы контактов
• Не следует погружать в жидкости - IP64 не обеспечивает защиту от длительного воздействия воды

Примеры использования

• Фиксация предела хода стола фрезерного станка
• Определение закрытого положения двери в автоматической камере
• Контроль завершения подъёма платформы на элеваторе
• Обнаружение наличия изделия на конвейере в конце участка

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - грязь или деформация могут вызвать ложное срабатывание
• Настройте рычаг так, чтобы он срабатывал при минимальном усилии - это продлит жизнь контактов
• Используйте кабели с экранированием, если выключатель установлен рядом с силовыми цепями
• При монтаже в местах с вибрацией - дополнительно закрепите корпус с помощью контргайки или клея
• Проверяйте состояние контактов каждые 100–200 тысяч операций - особенно при работе с индуктивными нагрузками
