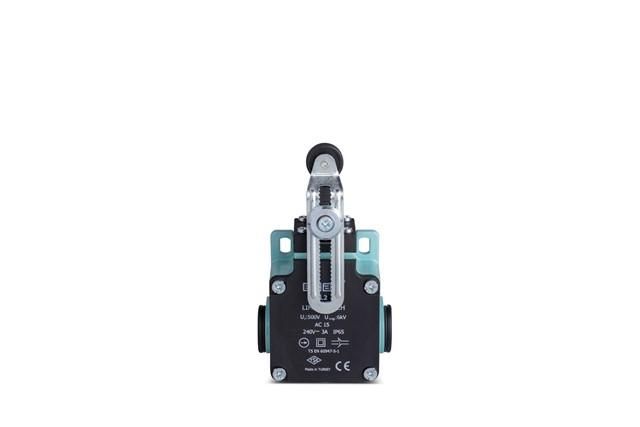

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью роликом Ф18мм на регулируемом изогнутым рычаге (1НО+1НЗ) EMAS L2K13MEP124

Выключатель концевой угловой 2-направленный с пластмассовой консолью и роликом Ф18 мм на регулируемом изогнутом рычаге (1НО+1НЗ) от бренда EMAS - устройство для фиксированного определения положения движущихся частей оборудования. Артикул L2K13MEP124 применяется там, где требуется надёжная коммутация при одновременном контроле двух направлений движения.

Назначение и область применения

Этот выключатель предназначен для автоматического отключения или переключения цепей при достижении механизмом предельного положения. Подходит для установки на станках, транспортерах, шлюзах, лифтах и других устройствах с линейным или поворотным перемещением. Угловая форма и ролик позволяют работать в условиях ограниченного пространства, особенно когда контакт происходит под углом к оси движения.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: пластмассовый, диаметром 18 мм
• Рычаг: изогнутый, с возможностью регулировки угла наклона
• Консоль: пластмассовая, обеспечивает гибкую фиксацию и снижает ударную нагрузку
• Угол действия: двунаправленный - активируется при движении в обоих направлениях
• Материал корпуса: термостойкая пластмасса
• Степень защиты: IP65 (защита от пыли и струй воды)

Совместимость и монтаж

Выключатель L2K13MEP124 монтируется на раму, стойку или кронштейн с помощью отверстий в основании. Для точной настройки используйте возможность регулировки изогнутого рычага - он позволяет изменить угол входа ролика в зону воздействия. Кабельный ввод рассчитан на провода до 1,5 мм2. Не требует внешнего питания - работает как механический переключатель в цепях управления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Защита IP65 гарантирует работу в средах с пылью и влагой, что делает его пригодным для промышленных условий. Соответствие международным стандартам IEC/EN 60947-5-1 подтверждено сертификатами производителя EMAS.

Преимущества

• Двухканальная коммутация (НО+НЗ) исключает необходимость установки двух отдельных выключателей
• Пластмассовый ролик снижает шум и износ при контакте с металлическими поверхностями
• Регулируемый рычаг позволяет адаптировать чувствительность и точку срабатывания под конкретную задачу
• Угловая конструкция удобна для монтажа в труднодоступных местах
• Гибкая консоль гасит импульсные нагрузки, продлевая срок службы механизма

Ограничения применения

• Не предназначена для работы в агрессивных химических средах - пластмасса не устойчива к растворителям и кислотам
• Максимальный ток контактов не указан - использовать только в цепях управления, не в силовых
• Ролик Ф18 мм не подходит для очень высоких скоростей - риск проскальзывания при V > 1 м/с
• Не рекомендован для постоянного погружения в жидкости - IP65 не обеспечивает герметичность при длительном контакте с водой

Примеры использования

• На конвейере: контроль крайних положений стола при перемещении вперёд и назад
• На двери шкафа: отключение света при закрывании и включение при открывании
• На станке с ЧПУ: фиксация начальной точки инструмента при возврате в нулевое положение
• На люке элеватора: сигнализация полного закрытия и запрет запуска при открытом состоянии

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться без заеданий
• При использовании в вибрационных системах закрепите выключатель жестко, чтобы избежать самопроизвольного срабатывания
• Для долгой службы избегайте попадания крупных частиц под ролик - периодически очищайте рабочую зону
• Если нужна более высокая степень защиты, используйте дополнительный кожух или трубчатый колпачок
• При замене убедитесь, что новый выключатель имеет ту же комбинацию контактов (1НО+1НЗ) - другие варианты не совпадут по функционалу
