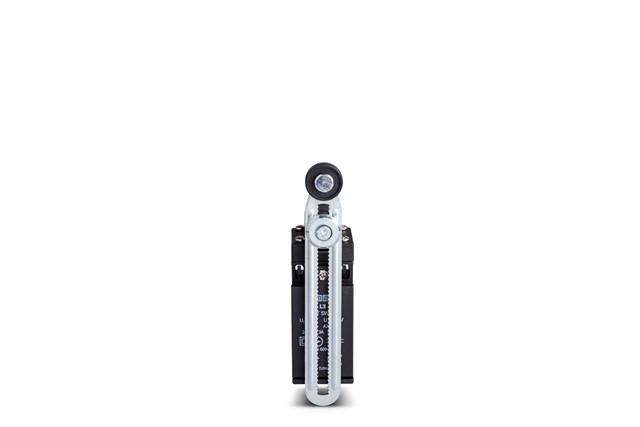

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью. роликом Ф18мм на регулируемом рычаге (1НО+1НЗ) EMAS L3K13MEP123

Выключатель концевой угловой 2-направленный с пластмассовой консолью, роликом Ф18мм, регулируемым рычагом (1НО+1НЗ) от бренда EMAS (артикул l3k13mep123) предназначен для точного фиксирования положений механизмов в автоматизированных системах, где требуется надёжное срабатывание при двойном направлении движения.

Назначение и область применения

Этот выключатель используется для контроля конечных положений движущихся частей оборудования. Подходит для применений, где важна точность и долговечность: станки с ЧПУ, конвейеры, шлюзы, транспортеры, устройства с автоматической остановкой по достижению предела хода. Угловая форма и регулируемый рычаг позволяют легко адаптировать его под сложные геометрии установки.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: диаметром 18 мм, пластмассовый, с низким коэффициентом трения
• Консоль: пластмассовая, угловая, с возможностью регулировки угла наклона рычага
• Корпус: призматический, из прочной пластмассы, с крышкой для доступа к контактам
• Защита: двойная изоляция - повышает безопасность при работе с напряжением
• Ввод кабеля: PG13,5 - рассчитан на один кабель с наружным диаметром до 13,5 мм
• Контакты: съёмные блок-контакты - можно менять без демонтажа всего устройства
• Монтаж: стандартные габариты и установочные отверстия - совместим с типовыми креплениями

Совместимость и монтаж

Выключатель l3k13mep123 монтируется через два стандартных отверстия на корпусе. Для крепления используются болты M4 или аналогичные. Кабель вводится через резьбовой патрубок PG13,5 - перед установкой проверьте соответствие диаметра жилы и изоляции. Съёмные контакты позволяют заменить коммутирующие элементы без полного снятия выключателя с места установки. Регулируемый рычаг можно изменять по углу наклона вручную - для этого достаточно ослабить зажим и зафиксировать новую позицию.

Безопасность и стандарты

Изделие выполнено с двойной изоляцией, что исключает необходимость заземления корпуса. Соответствует требованиям безопасности для устройств управления в промышленной автоматизации. Нет сертификата IP - не предназначено для работы во влажной среде или под воздействием воды. Не используйте в условиях повышенной запылённости без дополнительной защиты.

Преимущества

• Регулируемый рычаг позволяет точно настроить момент срабатывания под конкретный ход механизма
• Пластмассовый ролик снижает износ деталей, с которыми он взаимодействует
• Съёмные контакты ускоряют обслуживание и ремонт
• Стандартные размеры обеспечивают замену без доработки креплений
• Двойная изоляция обеспечивает безопасность даже при повреждении внешней изоляции кабеля

Ограничения применения

• Не предназначен для работы в агрессивных средах - кислоты, щёлочи, растворители могут повредить пластмассу
• Отсутствует защита от пыли и влаги (нет класса IP) - не применяйте в цехах с высокой запылённостью или влажностью без кожуха
• Ролик Ф18 мм не подходит для очень малых или острых поверхностей - риск соскальзывания
• Максимальный диаметр кабеля - 13,5 мм; более толстые провода не войдут в ввод PG13,5

Примеры использования

• Фиксация крайнего положения стола станка с ЧПУ при перемещении по оси X
• Остановка ленты конвейера при достижении заданной точки загрузки
• Контроль открывания/закрывания люка в автоматическом модуле
• Определение наличия изделия на позиции сборочного автомата

Практические советы

• Перед установкой проверьте, чтобы поверхность, которая активирует ролик, была ровной и не имела заусенец - иначе ролик будет заклинивать
• При настройке рычага используйте временный фиксатор (например, малярный скотч), пока не определите точку срабатывания
• Если выключатель работает в условиях вибраций, дополнительно закрепите кабель хомутиком рядом с вводом - это снизит нагрузку на внутренние соединения
• При замене контактов всегда отключайте питание - даже при двойной изоляции есть риск поражения током при повреждённой сети
• Для длительной службы избегайте постоянного механического удара - лучше использовать мягкий упор на пути движения
