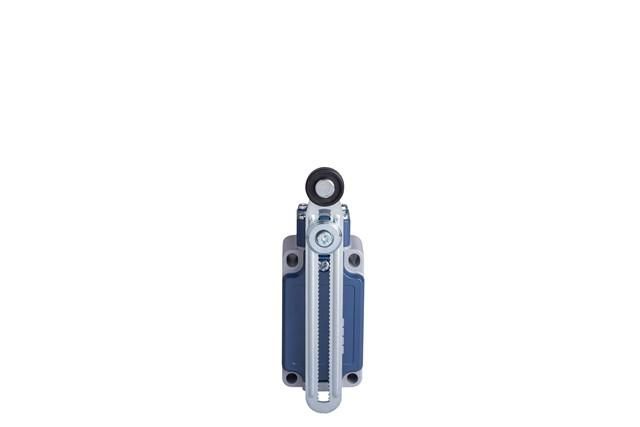

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью роликом Ф18мм на регулируемом рычаге (1НО+1НЗ) EMAS L52K13MEP123

Выключатель концевой угловой 2-направленный с пластмассовой консолью, роликом Ø18 мм и регулируемым рычагом (1НО+1НЗ) от бренда EMAS, артикул L52K13MEP123 - надёжный элемент автоматизации для фиксации положений движущихся частей машин, особенно там, где важна точная настройка и устойчивость к механическим воздействиям.

Назначение и область применения

Этот выключатель предназначен для контроля конечного положения механизмов в автоматизированных системах. Он срабатывает при контакте с объектом через ролик, передавая сигнал в цепь управления. Подходит для установки на станках, транспортерах, шлюзах, лифтах и других устройствах, где требуется двухстороннее определение положения - например, для остановки движения в крайних точках.

Технические характеристики

• Тип: угловой, 2-направленный
• Контакты: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: пластмассовый, диаметром 18 мм
• Рычаг: регулируемый, позволяет изменить угол и длину плеча для точной настройки
• Консоль: из прочной пластмассы, обеспечивает долговечность и легкий вес
• Максимальный ток контактов: до 5 А (при напряжении до 250 В переменного тока)
• Степень защиты: IP65 (защита от пыли и струй воды)

Совместимость и монтаж

Устанавливается на поверхность с помощью крепёжных отверстий в корпусе. Для правильной работы важно, чтобы ось ролика была перпендикулярна направлению движения детали, с которой он взаимодействует. Регулируемый рычаг позволяет адаптировать выключатель под разные габариты и скорости перемещения. Учитывайте посадочную высоту - при монтаже необходимо оставить зазор между корпусом и поверхностью, чтобы не препятствовать свободному повороту рычага.

Безопасность и стандарты

Соответствует требованиям безопасности для электрооборудования в промышленных условиях. Защита IP65 гарантирует работу в средах с пылью и влагой, что делает его пригодным для использования на заводах, в цехах и на открытых площадках. Нет сертификата ATEX - не применяйте во взрывоопасных зонах.

Преимущества

• Два типа контактов позволяют использовать один прибор вместо двух - экономит место и проводку
• Регулируемый рычаг даёт возможность точно задать момент срабатывания без замены комплектующих
• Пластмассовая консоль снижает риск повреждения деталей при ударе, в отличие от металлических аналогов
• Ролик Ø18 мм обеспечивает плавное срабатывание даже при высокой скорости движения

Ограничения применения

• Не предназначена для постоянного погружения в жидкость - IP65 не обеспечивает герметичность при длительном контакте с водой
• Пластмассовый ролик не рекомендован для экстремальных температур ниже –20C и выше +70C
• Не используется в средах с агрессивными химическими веществами - материал консоли может разрушаться
• Не подходит для применений с высокой частотой срабатывания более 120 раз/мин - возможен износ контактов

Примеры использования

• Остановка стола фрезерного станка при достижении предельного положения по оси X
• Фиксация положения двери шлюза в логистических системах
• Контроль конца хода тележки на конвейере с двумя точками останова
• Автоматическое отключение насоса при заполнении ёмкости до верхнего уровня

Практические советы

• Перед установкой проверьте, чтобы ролик мог свободно вращаться - заедание вызовет некорректное срабатывание
• Используйте кабель с жилами 0,5–1,5 мм2; максимальная длина проводки - до 100 метров без потерь сигнала
• При настройке начинайте с минимального усилия на рычаге - увеличивайте постепенно, чтобы избежать преждевременного износа
• Для условий с вибрацией закрепите выключатель с использованием контргаек или вибростойкого клея
• Проверяйте состояние ролика каждые 3–6 месяцев - при появлении трещин или стирания покрытия замените его
