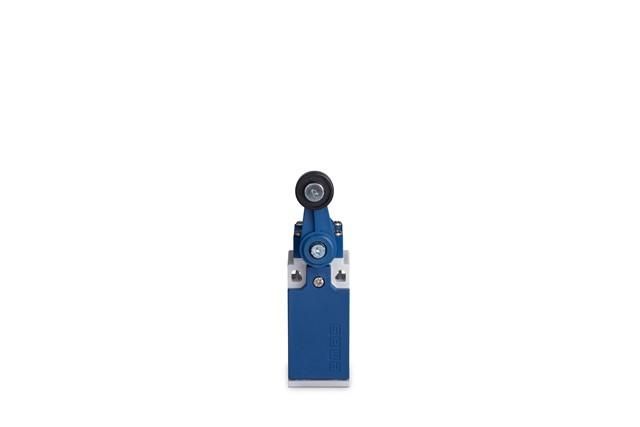

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и пластмассовым роликом Ф18мм (1НО+1НЗ) EMAS L5K13MEP121

Выключатель концевой 2-х направленный угловой с пластмассовой консолью и роликом Ф18 мм (1НО+1НЗ) от бренда EMAS — устройство для фиксированного срабатывания при механическом контакте, используется в автоматических системах управления движением механизмов. Артикул L5K13MEP121 обеспечивает надёжную коммутацию в условиях вибраций и повышенной запылённости.

Назначение и область применения

Этот выключатель предназначен для контроля положения подвижных частей оборудования. Он реагирует на физическое воздействие — например, когда деталь машины задевает ролик, что вызывает переключение контактов. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах, где требуется точная фиксация крайних положений.

Технические характеристики

• Тип: двухнаправленный угловой выключатель с пластмассовой консолью
• Ролик: диаметром 18 мм, поворотный, для мягкого контакта
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Материал корпуса: термостойкая пластмасса
• Угол действия: два направления — вдоль оси консоли и перпендикулярно ей
• Степень защиты: не указана — не предназначена для работы в условиях прямого попадания воды или высокой запылённости без внешней защиты

Совместимость и монтаж

Выключатель устанавливается на жёсткую поверхность с помощью крепёжных отверстий в корпусе. Консоль с роликом должна свободно перемещаться без заеданий. Для правильной работы важно соблюдать угол наклона консоли — она должна находиться на пути движения контролируемого элемента. Диаметр ролика 18 мм позволяет работать с поверхностями средней твёрдости; для острых или грубых кромок рекомендуется использовать дополнительные защитные накладки.

Безопасность и стандарты

Производитель не предоставляет информацию о соответствии международным стандартам (IEC, EN, ГОСТ). Устройство не имеет сертификатов взрывозащиты, поэтому не применяется во взрывоопасных зонах.

Преимущества

• Два типа контактов (НО и НЗ) позволяют использовать один прибор для нескольких функций — например, остановка и сигнализация
• Пластмассовая консоль снижает уровень шума при ударе и устойчива к коррозии
• Ролик Ф18 мм обеспечивает плавное срабатывание даже при небольшой скорости движения
• Угловая форма удобна для компактной установки в ограниченном пространстве

Ограничения применения

• Не рассчитан на работу в условиях постоянного контакта с жидкостью — отсутствует указанная степень защиты IP
• Пластиковый корпус не выдерживает механические нагрузки выше 5–10 Н — избегайте ударов или давления со стороны крупных объектов
• Не подходит для высокочастотных циклов более 1000 операций/час — возможен быстрый износ контактов
• Не используйте в местах с температурой ниже –20 °C или выше +60 °C — материал консоли становится хрупким или деформируется

Примеры использования

• На конвейере — определение достижения изделия крайнего положения перед сбросом
• На дверях шкафа или люка — сигнал о закрытом состоянии
• На механизме подъёмника — аварийная остановка при достижении верхней точки
• На режущих станках — контроль исходного положения стола

Практические советы

• Перед установкой проверьте, чтобы ролик мог свободно повернуться — не допускайте трения о соседние детали
• Используйте болты с плоской головкой и шайбами для равномерного распределения нагрузки
• Подключение проводов выполняйте с учётом полярности контактов: НО и НЗ имеют разные функции — не путайте их
• При длительной работе в условиях вибрации периодически проверяйте затяжку креплений и состояние ролика
• Артикул L5K13MEP121 совместим с большинством стандартных кабельных вводов — можно использовать с М20 или G½
