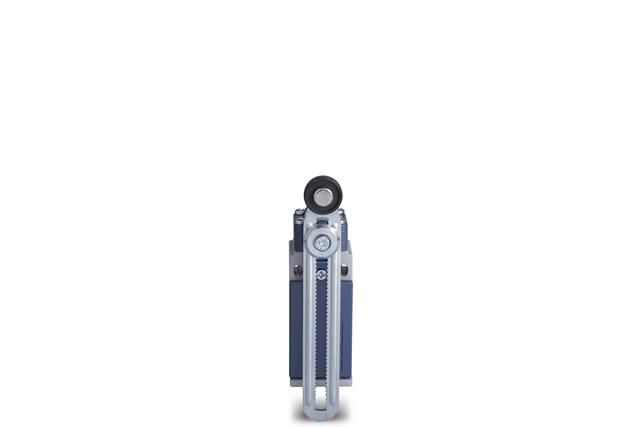

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью роликом Ф18мм на регулируемом рычаге(1НО+1НЗ) EMAS L51K13MEP123

Выключатель концевой угловой 2-направленный с пластмассовой консолью роликом Ф18мм на регулируемом рычаге (1НО+1НЗ) от бренда EMAS - устройство для фиксированного срабатывания при достижении предельного положения механизма. Артикул L51K13MEP123 подходит для автоматизации станков, транспортеров и других систем, где требуется надежное определение крайних точек движения.

Назначение и область применения

Этот выключатель используется для контроля перемещений в механических системах. Он срабатывает при контакте ролика с препятствием, что приводит к изменению состояния контактов - замыканию или размыканию цепи. Подходит для установки на ленточных конвейерах, шлюзах, лифтах, режущих станках и других устройствах с линейным или поворотным движением. Угловая форма позволяет удобно монтировать его в углах или ограниченных пространствах.

Технические характеристики

• Тип: угловой, двухнаправленный
• Контакты: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Ролик: пластмассовый, диаметром 18 мм
• Рычаг: регулируемый, обеспечивает гибкую настройку зоны срабатывания
• Корпус: призматический, металлический
• Защита: двойная изоляция
• Ввод кабеля: PG13,5 или сечение до 1,5 мм2
• Количество вводов: один (для одного кабеля)
• Соединения: внешние отверстия для подключения
• Наконечники: совместим с различными типами (например, штыревые, трубчатые)
• Контактные блоки: съёмные, позволяют заменить или модифицировать контактную группу без демонтажа всего устройства

Совместимость и монтаж

Установка возможна на любую поверхность с доступом к месту срабатывания. Для монтажа используйте болты или крепления, соответствующие форме корпуса. Регулируемый рычаг позволяет точно задать расстояние срабатывания - проверьте, чтобы ролик свободно касался детали без перекоса. Кабель подключается через ввод PG13,5; допускается использование провода с жилами до 1,5 мм2. Съёмные блок-контакты можно менять на месте, не отвинчивая весь выключатель - это снижает время обслуживания.

Безопасность и стандарты

Изделие выполнено с двойной изоляцией, что исключает необходимость заземления корпуса. Соответствует требованиям безопасности для электрооборудования в условиях промышленной автоматизации. Нет указаний на сертификаты, поэтому применение в взрывоопасных средах или с особыми требованиями к защите (например, ATEX) не рекомендуется без дополнительной оценки.

Преимущества

• Регулируемый рычаг даёт возможность адаптировать чувствительность под конкретную задачу
• Пластмассовый ролик снижает риск повреждения поверхностей при контакте
• Съёмные блок-контакты упрощают ремонт и замену без полного демонтажа
• Металлический корпус обеспечивает прочность и долговечность в агрессивной среде
• Один ввод кабеля и внешние отверстия упрощают прокладку проводов

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкости - IP-класс защиты не указан, значит, уровень герметичности не гарантирован
• Не рассчитан на высокочастотные срабатывания более 10–15 раз/мин - частые удары могут привести к износу механизмов
• Пластмассовый ролик не подходит для контакта с острыми или абразивными поверхностями - возможна быстрая деформация
• Поддерживается только один кабель - нельзя использовать для параллельного подключения нескольких цепей

Примеры использования

• На конвейере: выключатель фиксирует окончание прохода изделия - срабатывает при касании ролика, отключает двигатель
• На станке с ЧПУ: контролирует крайнее положение стола при возврате в начальную точку
• В дверном механизме: определяет полностью закрытое состояние, запуская блокировку
• На подъёмнике: сигнализирует о достижении верхней или нижней точки

Практические советы

• Перед установкой проверьте, чтобы угол рычага не мешал движению объекта - лучше сделать пробный ход без подключения питания
• При использовании в пыльной среде периодически очищайте ролик - грязь может вызвать ложное срабатывание
• Для длительной службы избегайте воздействия масла, растворителей и агрессивных химикатов на пластиковую часть
• Если нужна другая комбинация контактов (например, 2НО), замените блок-контакты - они совместимы с другими моделями EMAS того же типа
• Артикул L51K13MEP123 - это единственный вариант в линейке EMAS с такими параметрами; аналоги требуют сверки всех размеров и типа ввода
