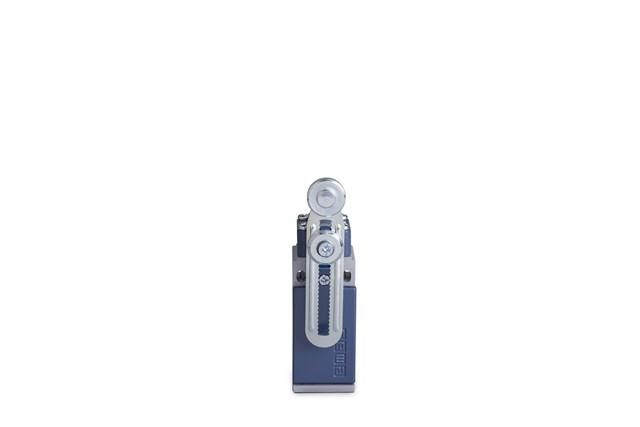

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью стальным роликом Ф18мм на коротком регулируемом рычаге (1НО+1НЗ) EMAS L51K13MEM122

Выключатель концевой угловой 2-направленный с пластмассовой консолью и стальным роликом Ф18 мм на коротком регулируемом рычаге (1НО+1НЗ) EMAS - устройство для фиксированного срабатывания при достижении предельного положения механизма. Артикул l51k13mem122 подходит для автоматизации станков, транспортеров и других систем, где требуется надежная фиксация крайних точек движения.

Назначение и область применения

Этот выключатель используется для контроля положения движущихся частей оборудования. Он срабатывает при контакте с объектом через ролик, передавая сигнал в управляющую систему. Подходит для применений, где важна точность и долговечность: ленточные конвейеры, шлюзы, двери, перемещаемые платформы, режущие и формовочные машины. Угловая форма позволяет удобно монтировать в ограниченном пространстве.

Технические характеристики

• Тип: угловой, двухнаправленный
• Контакты: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Ролик: стальной, диаметром 18 мм
• Консоль: из прочной пластмассы, устойчивая к механическим воздействиям
• Рычаг: короткий, регулируемый по углу наклона
• Максимальный угол поворота рычага: до 90° (доступно переключение между двумя направлениями срабатывания)
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: термостойкая пластмасса
• Максимальный ток коммутируемых цепей: 5 А (AC/DC)
• Рабочий температурный диапазон: от -25C до +70C

Совместимость и монтаж

Установка осуществляется с помощью крепежных отверстий в основании корпуса. Для правильной работы важно обеспечить свободный ход ролика без заеданий. Регулируемый рычаг позволяет точно задать точку срабатывания - достаточно повернуть его на нужный угол и закрепить контргайкой. Посадочный диаметр крепления соответствует стандартным отверстиям 8–10 мм. Кабельный вход рассчитан на провода сечением до 1,5 мм2. Не требует внешнего питания - работает как пассивный контактный элемент.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности EN 60947-5-1 и IEC 60947-5-1. Защита IP67 гарантирует работу в условиях повышенной запыленности и влажности. Материалы корпуса и консоли не поддерживают горение и соответствуют классу UL94 V-2.

Преимущества

• Двухнаправленное срабатывание снижает необходимость установки нескольких устройств
• Стальной ролик Ф18 мм устойчив к износу даже при постоянном трении
• Пластмассовая консоль гасит удары, продлевая срок службы внутренних механизмов
• Регулируемый рычаг позволяет адаптировать устройство под любую геометрию движения
• Компактный размер и угловая форма экономят место на оборудовании

Ограничения применения

• Не предназначен для высокочастотных срабатываний более 120 раз в минуту - возможен быстрый износ контактов
• Не рекомендуется использовать в средах с агрессивными химическими веществами (щелочи, растворители)
• Работает только в механических системах; не подходит для бесконтактного управления
• При использовании в условиях сильной вибрации необходимо дополнительно фиксировать корпус

Примеры использования

• Фиксация крайнего положения стола фрезерного станка
• Определение завершения цикла подъема грузового лифта
• Контроль открытия/закрытия люка на конвейере
• Остановка ленты при выходе материала за границу зоны

Практические советы

• Перед монтажом проверьте, чтобы ролик мог свободно вращаться - грязь или деформация консоли вызывают отказ
• Используйте кабели с экранированием при прокладке рядом с силовыми линиями, чтобы исключить помехи
• При установке на вибрирующих поверхностях применяйте резиновые прокладки под корпус
• Для длительной эксплуатации в холоде (ниже -15C) проверяйте эластичность консоли - при очень низких температурах пластик становится хрупким
• Артикул l51k13mem122 совместим со всеми типами контроллеров, работающих с дискретными входами - просто подключите контакты НО и НЗ согласно схеме управления
