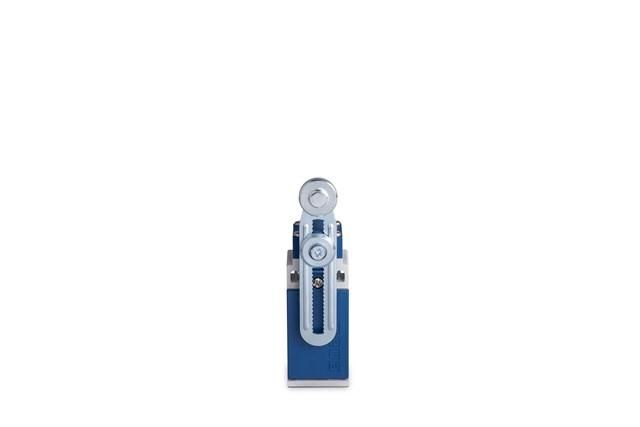

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью стальным роликом Ф18мм на коротком регулируемом рычаге (1НО+1НЗ) EMAS L5K13MEM122

Выключатель концевой угловой 2-направленный с пластмассовой консолью и стальным роликом Ф18 мм на коротком регулируемом рычаге (1НО+1НЗ) EMAS - устройство для фиксированного срабатывания при достижении предельного положения механизма, применяется в автоматических системах управления с требованием надёжной коммутации двух цепей одновременно.

Назначение и область применения

Выключатель концевой угловой 2-направленный с пластмассовой консолью и стальным роликом Ф18 мм на коротком регулируемом рычаге (1НО+1НЗ) EMAS предназначен для контроля крайних положений движущихся частей оборудования. Он срабатывает при контакте ролика с препятствием, замыкая или размыкая электрические цепи. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип: угловой, 2-направленный
• Конструкция: пластмассовая консоль с металлическим роликом диаметром 18 мм
• Рычаг: короткий, регулируемый по углу наклона
• Контакты: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Материал корпуса: термостойкая пластмасса
• Материал ролика: сталь
• Угол регулировки рычага: ограничен конструкцией, позволяет адаптировать контакт под разные направления движения

Совместимость и монтаж

Выключатель концевой угловой EMAS устанавливается на жесткую поверхность с помощью крепёжных отверстий в корпусе. Для правильной работы важно обеспечить перпендикулярность движения объекта к оси ролика. Регулируемый рычаг позволяет точно выставить точку срабатывания - достаточно ослабить зажим, повернуть рычаг до нужного угла и зафиксировать. Диаметр ролика 18 мм совместим со стандартными упорами и планками из стали, алюминия и прочих материалов. Кабельный ввод не предусмотрен - провода подключаются напрямую к клеммам внутри корпуса.

Преимущества

• Два типа контактов (НО+НЗ) позволяют управлять двумя цепями одновременно - например, остановить двигатель и включить сигнал тревоги
• Стальной ролик устойчив к износу даже при частых ударах и высоких нагрузках
• Пластмассовая консоль снижает риск возникновения искр, безопасна в средах с повышенной взрывоопасностью
• Регулируемый рычаг даёт гибкость при установке на оборудование с нестандартной геометрией

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - отсутствует указание класса защиты IP, поэтому не рекомендуется использовать во влажных или запылённых условиях без внешней защиты
• Работает только при механическом воздействии; не реагирует на магнитные поля, давление или температуру
• Короткий рычаг ограничивает зону чувствительности - не подходит для больших ходов или медленного движения
• Не имеет встроенного кабельного ввода - требуется дополнительная герметизация места подключения

Примеры использования

• На конвейере: срабатывает при достижении багажа крайнего положения, отключает двигатель и активирует сигнализацию
• На дверях шлюза: при полном открытии/закрытии замыкает цепь управления и размыкает цепь безопасности
• На станке с ЧПУ: контролирует положение суппорта, прекращает подачу при выходе за пределы рабочего хода

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - грязь или деформация могут вызвать задержку срабатывания
• Используйте защитные кожухи, если выключатель работает в условиях опилок, стружки или химически агрессивной среды
• При монтаже на вибрирующих поверхностях используйте виброизолирующие прокладки
• Проверяйте целостность контактов каждые 5–10 тыс. циклов срабатывания - особенно при высоких токах
• Артикул l5k13mem122 соответствует модели EMAS - при заказе запасных частей уточняйте именно этот код
