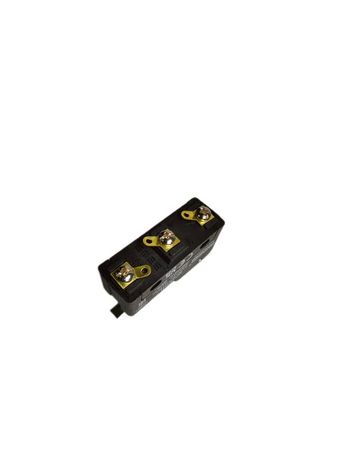

Выключатель-мини с коротким рычажком EMAS MN2KIM1

Выключатель концевой с коротким рычажком от бренда EMAS, артикул mn2kim1 - компактное устройство для фиксированного контроля положения механизмов в автоматизированных системах. Подходит для установки на станках, конвейерах и других устройствах, где требуется надёжное срабатывание при минимальном ходе рычага.

Назначение и область применения

Выключатель концевой с коротким рычажком используется для регистрации окончания движения механизма - например, когда деталь достигает предельной точки. Короткий рычажок позволяет устанавливать выключатель в ограниченных пространствах, где длинные рычаги не подходят. Применяется в промышленной автоматизации: на ленточных конвейерах, штамповочных станках, дверях лифтов, системах позиционирования.

Технические характеристики

• Номинальное напряжение: 440 В переменного тока
• Номинальный ток: 10 А
• Электрическая стойкость: не менее 100 000 циклов включения/отключения
• Механическая стойкость: не менее 500 000 операций без нагрузки
• Максимальная частота включений: до 60 механических и 30 электрических операций в минуту
• Рабочая температура: T125 (до +125 C)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 мОм
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80 % без конденсации
• Стандарты: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель концевой с коротким рычажком монтируется на поверхность с помощью двух крепёжных отверстий. Клеммы предназначены для подключения проводов сечением до 2,5 мм2. Установка требует точного позиционирования - рычажок должен касаться движущегося элемента перпендикулярно, чтобы избежать бокового усилия. Для обеспечения долговечности рекомендуется использовать жесткую опорную платформу, исключающую вибрацию корпуса.

Безопасность и стандарты

Выключатель соответствует европейскому стандарту EN 61058-1 и турецкому TS 1472, что гарантирует соответствие требованиям безопасности для бытовых и аналогичных промышленных применений. Конструкция защищена от случайного срабатывания и имеет высокую степень электрической изоляции. Работает в условиях, допускающих повышенную температуру и влажность, но не предназначен для работы в средах со взрывоопасными газами или агрессивными жидкостями.

Преимущества

• Короткий рычажок снижает требования к свободному пространству вокруг устройства
• Высокая механическая стойкость - подходит для интенсивных режимов работы
• Устойчив к температуре до +125 C - работает рядом с нагреваемыми узлами
• Надёжная изоляция и низкое сопротивление контактов обеспечивают стабильную коммутацию
• Соответствие международным стандартам повышает совместимость с оборудованием ЕС

Ограничения применения

• Не предназначен для управления мощностью выше 10 А / 440 В - не используйте для прямого управления двигателями свыше 4 кВт
• Частота электрических включений ограничена 30 в минуту - не применяйте в системах с частым переключением (например, импульсные регуляторы)
• Не рассчитан на погружение в воду или воздействие струй воды - IP-класс не указан, значит, нет защиты от брызг и влаги
• Не подходит для сред с агрессивными химическими веществами, маслом или пылью в больших количествах

Примеры использования

• Фиксация крайнего положения стола ЧПУ станка
• Определение завершения цикла закрытия двери в автоматической камере
• Контроль прохождения изделия на конвейере перед зоной упаковки
• Остановка привода при достижении предела хода в линии подачи материалов

Практические советы

• Перед монтажом проверьте, что рычажок легко возвращается в исходное положение - при необходимости смажьте ось силиконовой смазкой
• Используйте кабели с запасом длины, чтобы избежать натяжения при работе механизма
• При установке в местах с вибрацией - закрепите выключатель на демпфирующей пластине
• Для длительной службы контролируйте состояние контактов - при появлении подгорания замените устройство даже при сохранённой механической функциональности
• Убедитесь, что посадочный диаметр и форма рычажка совпадают с конструкцией движущегося элемента - не все модели подходят для роликов или плоских поверхностей
