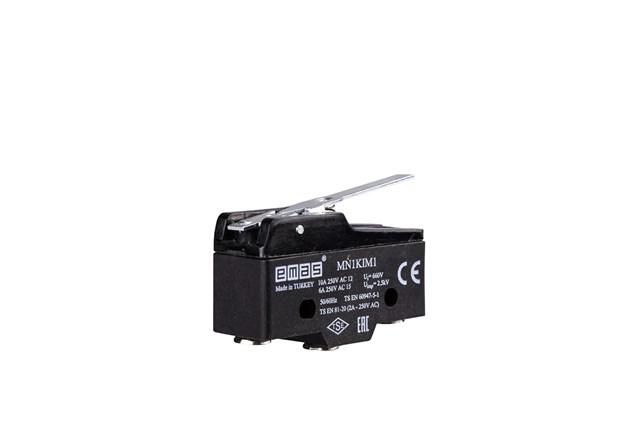

Выключатель-мини с коротким рычажком EMAS MN1KIM1

Выключатель концевой с коротким рычажком от бренда EMAS, артикул mn1kim1 - компактное устройство для фиксированного контроля положения механизмов в автоматизированных системах. Подходит для задач, где важна надёжность при частых срабатываниях и ограниченном пространстве.

Назначение и область применения

Выключатель концевой с коротким рычажком используется для определения крайних положений движущихся элементов: зажимов, платформ, клапанов, дверей. Применяется на станках, конвейерах, упаковочных линиях, вентиляционных системах. Короткий рычаг позволяет установить выключатель там, где классические модели не помещаются.

Технические характеристики

• Номинальное напряжение: 440 В переменного тока
• Номинальный ток: 10 А
• Электрическая стойкость: не менее 100 000 циклов включения/отключения под нагрузкой
• Механическая стойкость: не менее 500 000 операций без нагрузки
• Максимальная частота включений: до 60 механических и 30 электрических операций в минуту
• Рабочая температура: до +125 C (T125)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактной группы: ≤15 МОм
• Диэлектрическая прочность: выдерживает 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80 % без конденсации

Совместимость и монтаж

Выключатель концевой с коротким рычажком имеет стандартную крепёжную базу, совместимую с большинством DIN-профилей и кронштейнов. Для монтажа требуется доступ к двум точкам: место фиксации корпуса и путь движения рычага. Учитывайте, что рычаг работает только при прямом контакте - он не реагирует на косые или боковые воздействия. Кабельный вывод не предусмотрен - провода подключаются через клеммы внутри корпуса.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов EN 61058-1 и TS 1472, которые гарантируют безопасность работы в электроустановках до 440 В. Конструкция обеспечена внутренней изоляцией и защищает от случайного замыкания даже при перегреве.

Преимущества

• Высокая долговечность: способен работать более полугода при максимальной частоте включений
• Устойчив к высоким температурам - подходит для нагретых сред (например, рядом с печами или двигателями)
• Компактный размер и миниатюрный рычаг позволяют использовать его в плотных сборках
• Стабильное сопротивление контактов снижает риск потерь мощности и перегрева

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Запрещено применять при влажности выше 80 % с образованием конденсата
• Частота электрических включений ограничена 30 в минуту - не подходит для быстрого импульсного управления
• Рычаг требует прямолинейного контакта; не работает при угловом ударе или вибрации без жесткой фиксации

Примеры использования

• Фиксация положения стола ЧПУ-станка при достижении предела хода
• Определение закрытия двери шкафа управления
• Конец пути подъёмника в линии доставки деталей
• Контроль положения затвора в воздушных клапанах

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался без трения - даже малый люфт может вызвать преждевременный износ
• Избегайте установки рядом с источниками тепла свыше +125 C - превышение температуры снизит срок службы
• Подключение проводов выполняйте только при отключенном питании - рабочий ток до 10 А требует осторожности
• Для длительной эксплуатации рекомендуется периодически проверять целостность контактов мультиметром - особенно после 50 000+ циклов
• Артикул mn1kim1 от EMAS - единственный вариант в этой серии с таким сочетанием короткого рычага и термостойкости T125
