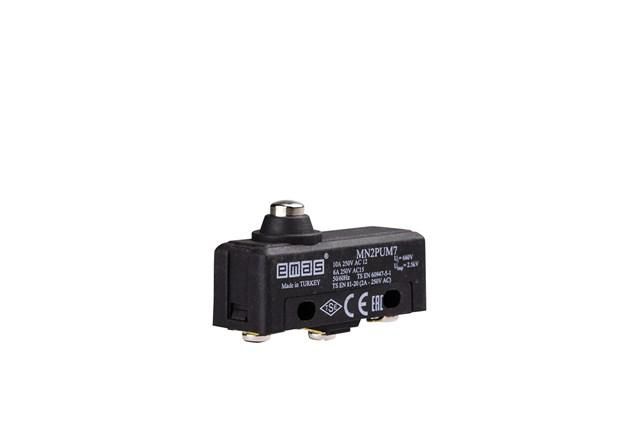

Выключатель-мини с коротким подпружининым плунжером EMAS MN2PUM7

Выключатель концевой с коротким подпружиненным плунжером EMAS (артикул mn2pum7) - компактное устройство для фиксированного срабатывания при достижении предельного положения механизма. Подходит для автоматических систем, где важна надёжность и долгий срок службы при частых циклах.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся элементов: зажимов, рычагов, платформ, дверей, шторок. Применяется в станках, конвейерах, упаковочных линиях, автоматизированных сборочных модулях. Короткий плунжер обеспечивает точное срабатывание даже в ограниченном пространстве.

Технические характеристики

• Номинальное напряжение: 440 В переменного тока
• Номинальный ток: 10 А
• Механическая стойкость: не менее 500 000 циклов
• Электрическая стойкость: не менее 100 000 циклов
• Максимальная частота включений: до 60 механических операций/мин, до 30 электрических операций/мин
• Рабочая температура: T125 (до +125 C)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 мОм
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80%
• Стандарты: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель концевой с коротким подпружиненным плунжером EMAS имеет стандартную клеммную колодку для подключения проводов. Установка осуществляется через два крепёжных отверстия на корпусе. Для надёжной работы важно соблюдать угол воздействия плунжера - он должен быть перпендикулярен поверхности срабатывания. Посадочные размеры не указаны, поэтому перед установкой проверьте совпадение с местом монтажа.

Безопасность и стандарты

Устройство соответствует европейскому стандарту EN 61058-1 и турецкому TS 1472, что гарантирует соответствие требованиям безопасности для бытовых и аналогичных промышленных применений. Диэлектрическая прочность 1500 В обеспечивает защиту от пробоя при кратковременных перенапряжениях.

Преимущества

• Высокая механическая стойкость - подходит для интенсивных режимов работы
• Короткий плунжер позволяет использовать в плотных конструкциях
• Работает при высоких температурах (до +125 C)
• Низкое сопротивление контактов снижает потери энергии и нагрев
• Изоляция и герметизация обеспечивают устойчивость к влаге и запылённости

Ограничения применения

• Не предназначен для управления нагрузками выше 10 А / 440 В
• Частота электрических включений ограничена 30 операциями в минуту - не подходит для очень частых коммутаций
• Не имеет защиты от внешнего воздействия воды или химикатов - не применяется во влажных средах без дополнительной защиты
• Не рассчитан на работу при температуре ниже -25 C (не указана нижняя граница, но T125 предполагает верхнюю)

Примеры использования

• Фиксация положения стола станка ЧПУ при достижении крайней точки
• Определение закрытия двери в автоматической камере
• Конечный контроль движения ленты конвейера
• Сигнализация завершения цикла в упаковочном оборудовании

Практические советы

• Перед установкой проверьте, чтобы плунжер свободно двигался без заеданий - даже малый боковой люфт может повредить механизм
• Подключение проводов выполняйте с учётом полярности - хотя выключатель не требует её соблюдения, рекомендовано сохранять единообразие в цепях
• При использовании в условиях вибраций используйте дополнительную фиксацию корпуса
• Для продления срока службы не допускайте многократных ударов по плунжеру - лучше регулировать положение детали, которая его активирует
• Артикул mn2pum7 - единственный вариант этой модели в линейке EMAS; замена возможна только аналогичными изделиями с такими же параметрами
