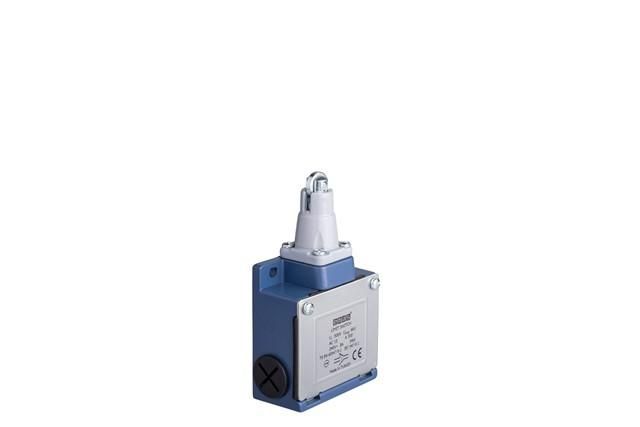

Концевой выключатель EMAS L53K13MUM331

Концевой выключатель EMAS - механическое устройство для надёжной коммутации цепей управления в автоматических системах. Благодаря прочному алюминиевому корпусу и защите IP65, он работает даже в условиях пыли и влаги. Артикул l53k13mum331 соответствует стандартным требованиям промышленного оборудования.

Назначение и область применения

Концевой выключатель EMAS используется для фиксированного срабатывания при достижении объектом заданной точки движения - например, на конце хода механизма. Он переключает электрические цепи управления при столкновении с упором. Применяется в станках, конвейерах, лифтах, шлюзах и других устройствах с линейным движением. Подходит как для переменного, так и для постоянного тока.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (выдерживает 1 минуту)
• Изоляционное сопротивление: ≥10 МОм (измерено при 500 В постоянного тока)
• Диапазон применения: AC15 (для управляемых нагрузок с индуктивностью)
• Диэлектрическая прочность: между корпусом и контактами - 2000 В; между разомкнутыми контактами - 1500 В
• Механический ресурс: минимум 10 млн операций
• Электрический ресурс: минимум 1 млн операций
• Частота операций: до 1800–3000 в час
• Температурный режим работы: от –5 C до +40 C
• Степень защиты: IP65 (полная защита от пыли, струй воды с любого направления)
• Сечение кабеля: 1,5–2,5 мм2
• Ввод кабеля: PG13,5 (возможно подключение трёх кабелей одновременно)
• Корпус: алюминий, классическая форма
• Контакты: съёмный модуль, легко заменяемый
• Стандарты: IEC 947, TS EN 60947-5-1, VDE 0660

Совместимость и монтаж

Концевой выключатель EMAS имеет стандартизованные габариты и крепёжные , что обеспечивает совместимость с большинством существующих монтажных решений. Установка выполняется через болтовое крепление на поверхность. Кабель подсоединяется через герметичный ввод PG13,5 - допускаются три входа, позволяющие организовать подключение нескольких проводов без дополнительных колец. Для обслуживания достаточно открутить крышку и снять съёмный блок контактов - замена происходит без демонтажа всего устройства.

Безопасность и стандарты

Устройство соответствует европейским нормам безопасности IEC 947-5-1 и VDE 0660. Наличие двойной изоляции снижает риск поражения током даже при повреждении внешней среды. Диэлектрическая прочность проверена на уровне выше рабочего напряжения - гарантирует безопасную работу в сетях с возможными скачками. Конструкция исключает самопроизвольное открытие корпуса во время эксплуатации.

Преимущества

• Высокая долговечность благодаря металлическому корпусу и ресурсу более миллиона электрических срабатываний
• Съёмный контактный блок позволяет менять тип контактов (НО/ЗА) без замены всего выключателя
• Герметизация IP65 делает его пригодным для сырых, запылённых помещений
• Поддержка трёх кабельных вводов упрощает сборку сложных схем
• Совместимость с распространёнными стандартами ускоряет сертификацию проектов

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - требуется дополнительный обогрев или охлаждение в экстремальных условиях
• Максимальный ток ограничен 3 А - нельзя использовать для прямого управления мощными двигателями или нагревателями
• Не рассчитан на взрывоопасные зоны - отсутствуют специальные маркировки Ex
• При высокой частоте срабатывания (>3000 в час) срок службы может снизиться быстрее заявленного

Примеры использования

• На конвейере - фиксирует положение изделия перед упаковкой
• В станке ЧПУ - сигнализирует окончание хода оси
• В лифте - определяет верхнюю и нижнюю границы движения кабины
• В шлюзе - активирует клапан после закрытия двери
• В системе автоблокировки - предотвращает запуск при открытой крышке

Практические советы

• Перед установкой проверьте посадочный диаметр и глубину крепления - они должны точно совпадать с местом монтажа
• Выбирайте кабель сечением 1,5–2,5 мм2 - меньшие сечения вызывают перегрев, большие - плохо подходят к вводу PG13,5
• При многократном использовании в вибрационных средах используйте антивибрационные прокладки
• Проверяйте состояние контактов каждые 200 тыс. операций - особенно при работе с индуктивными нагрузками
• При необходимости замены контактов - всегда отключайте питание и используйте оригинальные комплектующие от EMAS
