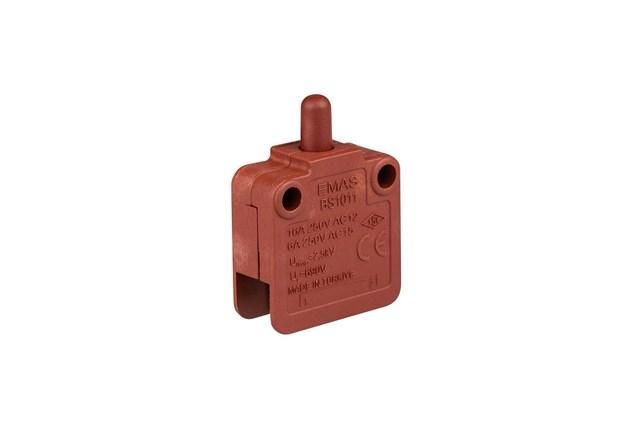

Выключатель-мини мгновенного действия (1НЗ) EMAS BS1011

Выключатель концевой (1 нормально замкнутый) EMAS - компактный механический выключатель с одним нормально замкнутым контактом, предназначенный для фиксации положений механизмов в автоматизированных системах. Артикул bs1011 обеспечивает надёжную работу в условиях высоких нагрузок и широкого диапазона температур.

Назначение и область применения

Выключатель концевой (1 нормально замкнутый) EMAS используется для контроля окончания движения исполнительных органов: перемещения стола станка, положения двери, хода цилиндра или ленты конвейера. Когда объект задействует рычаг или ролик выключателя, контакт размыкается - сигнал передаётся на контроллер. Подходит для установки на промышленном оборудовании, где требуется точное определение предельного положения.

Технические характеристики

• Тип контакта: один нормально замкнутый (NC)
• Рабочее напряжение: до 250 В AC / 380 В AC
• Рабочий ток: 10 А при 380 В AC, 16 А при 250 В AC; также допускаются меньшие значения - 3 А и 4 А соответственно
• Механический ресурс: 1 000 000 операций
• Электрический ресурс: 50 000 операций
• Максимальная частота срабатывания: 120 операций/мин (механическая), 20 операций/мин (электрическая)
• Рабочая температура: от –15 C до +85 C
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Максимальная влажность: 80%
• Сопротивление изоляции: не менее 100 МОм (при 500 В постоянного тока)
• Контактное сопротивление: максимум 15 мОм
• Электрическая прочность: 2500 В AC между токоведущими частями и корпусом за 1 минуту; 1500 В AC между токоведущими частями

Совместимость и монтаж

Выключатель концевой (1 нормально замкнутый) EMAS устанавливается на рамы, направляющие или корпуса оборудования через стандартные крепёжные отверстия. Для работы необходима механическая связь с движущимся элементом - через прямой удар или роликовую головку. Учитывайте габариты устройства при выборе места монтажа: он требует свободного пути для активации. Напряжение питания должно соответствовать заявленным значениям - перегрузка снижает срок службы контактов.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств управления в промышленной автоматизации. Прочность изоляции и пробивное напряжение обеспечивают безопасную работу даже при импульсных помехах. Однако класс защиты IP40 исключает использование во влажных средах, под дождём или в местах с брызгами воды - для таких условий нужна более высокая степень защиты.

Преимущества

• Высокий механический ресурс - подходит для интенсивных режимов работы
• Быстрое и чёткое срабатывание благодаря минимальному люфту механизма
• Устойчивость к широкому диапазону температур - работает в холодных цехах и нагреваемых зонах
• Низкое контактное сопротивление - минимизирует потери энергии и нагрев

Ограничения применения

• Не предназначен для использования в помещениях с повышенной влажностью, брызгами воды или мытьём - IP40 не обеспечивает защиту от жидкости
• Электрический ресурс ограничен 50 000 операциями - при работе с частотой выше 20 в минуту возможен преждевременный выход из строя контактов
• Не рекомендован для коммутирования мощных двигателей без дополнительной защиты (например, магнитного пускателя)
• Не имеет световой индикации - невозможно визуально определить состояние контакта без внешнего контрольного устройства

Примеры использования

• Фиксация крайних положений стола ЧПУ станка
• Определение завершения цикла подъёма платформы элеватора
• Контроль закрытия двери шкафа управления
• Обнаружение наличия изделия на конвейере в конце участка

Практические советы

• Выбирайте место установки так, чтобы усилие воздействия было направлено точно по оси рычага - боковые нагрузки ускорят износ
• Проверьте посадочные размеры перед монтажом: совпадают ли отверстия крепления с вашим основанием
• Используйте выключатель концевой (1 нормально замкнутый) EMAS только в сетях переменного тока - постоянный ток не указан в спецификации
• При длительной эксплуатации в пыльных условиях периодически проверяйте целостность корпуса - попадание пыли внутрь может вызвать отказ контактов
• Для увеличения срока службы не используйте его для коммутации нагрузок выше 16 А при 250 В - лучше примените промежуточное реле
