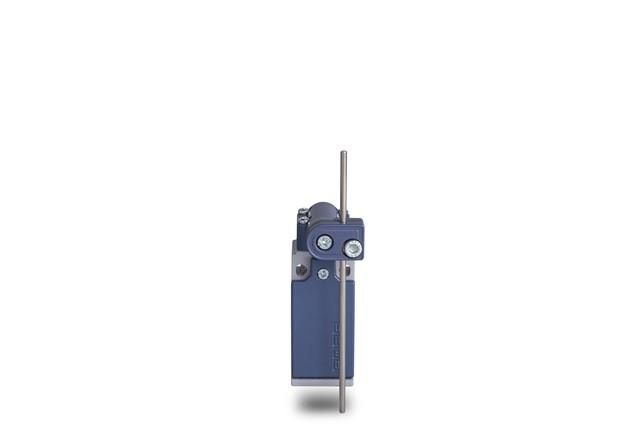

Выключатель концевой L51K13REM121 EMAS

Выключатель концевой EMAS L51K13REM121 предназначен для фиксации положения движущихся частей оборудования - например, для остановки механизма при достижении крайнего положения. Этот выключатель применяется там, где требуется надёжная механическая сигнализация конца хода.

Назначение и область применения

Выключатель концевой EMAS L51K13REM121 используется для автоматического отключения или изменения состояния цепи при контакте с подвижным элементом машины. Он реагирует на физическое давление - например, когда деталь станка или тележки касается рычага выключателя. Применяется в системах с линейными или поворотными движениями: конвейерах, лифтах, шлюзах, станках с ЧПУ, автоматических дверях.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO) - переключаемые
• Максимальный коммутируемый ток: до 5 А при напряжении 250 В переменного тока
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +80C
• Материал корпуса: термостойкий пластик
• Рычаг: роликовый, поворотный, с возможностью регулировки угла
• Срок службы: более 1 млн циклов срабатывания

Совместимость и монтаж

Выключатель концевой EMAS L51K13REM121 монтируется на раму, стойку или опорную поверхность с помощью двух крепёжных отверстий под болт M4. Учитывайте посадочные габариты - расстояние между отверстиями составляет 39 мм. Кабельный вход выполнен под резьбу G1/2, позволяет использовать кабели с внешним диаметром до 12 мм. Подключение осуществляется через клеммы внутри корпуса - доступ к ним открывается после снятия крышки. Для точной настройки положения рычага используйте вращение головки ролика - он фиксируется в нужном угле без инструментов.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицирован на соответствие RoHS - не содержит опасных веществ. Наличие степени защиты IP67 обеспечивает безопасную работу в условиях повышенной запылённости, сырости и мытья оборудования водой.

Преимущества

• Долговечность: высокий ресурс срабатывания снижает необходимость замены
• Надёжность контактов: серебросодержащие контакты обеспечивают стабильную передачу сигнала даже при малых нагрузках
• Гибкость установки: поворотный ролик позволяет адаптировать угол срабатывания под любую траекторию движения
• Защита от внешних воздействий: IP67 делает выключатель пригодным для жестких условий производства

Ограничения применения

Не рекомендуется применять выключатель концевой EMAS L51K13REM121 в средах с постоянным погружением в жидкость - IP67 допускает лишь временное воздействие воды. Также избегайте ударных нагрузок свыше 10 N на рычаг - это может вызвать деформацию или выход из строя внутренней пружины. Выключатель не предназначен для работы с высокими частотами импульсов выше 120 циклов в минуту - длительная работа при таких условиях сокращает срок службы.

Примеры использования

• На конвейере - для остановки ленты при достижении её крайнего положения
• В дверях шлюза - для подтверждения закрытия и разрешения запуска цикла
• На станке с ЧПУ - для возврата оси в исходную точку (home position)
• В подъёмниках - для предотвращения перегрузки при максимальном подъёме

Практические советы

• Перед установкой проверьте направление движения объекта - рычаг должен быть расположен так, чтобы контакт происходил плавно, без бокового усилия
• Используйте кабель с усиленной изоляцией и заземлением, особенно в промышленных сетях с помехами
• При работе в условиях вибраций дополнительно закрепите выключатель концевой EMAS L51K13REM121 контргайками или герметиком на резьбе
• Регулярно осматривайте ролик на предмет износа - при появлении задиров или трещин замените выключатель, даже если он продолжает работать
