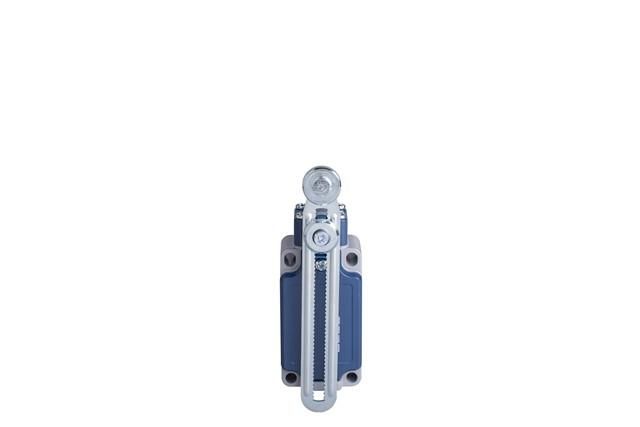

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью стальным роликом Ф18мм на регулируемом рычаге (1НО+1НЗ) EMAS L52K13MEM123

Выключатель концевой угловой 2-направленный с пластмассовой консолью и стальным роликом Ф18 мм на регулируемом рычаге (1НО+1НЗ) от бренда EMAS - устройство для фиксированного определения положения движущихся частей оборудования. Артикул L52K13MEM123 применяется там, где требуется надёжная коммутация при достижении предельной точки перемещения.

Назначение и область применения

Этот выключатель используется для автоматического отключения или переключения цепей при достижении механическим элементом заданной крайней позиции. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным или поворотным движением. Угловая форма позволяет удобно монтировать устройство в ограниченном пространстве, особенно когда доступ к объекту возможен только сбоку.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: стальной, диаметром 18 мм
• Консоль: из прочной пластмассы, устойчивая к ударным нагрузкам
• Рычаг: регулируемый - угол наклона можно изменить для точной настройки срабатывания
• Угол действия: двухсторонний - активируется при движении в обоих направлениях
• Материал корпуса: термостойкая пластмасса
• Степень защиты: IP65 - защищён от пыли и струй воды

Совместимость и монтаж

Выключатель L52K13MEM123 крепится через два отверстия в корпусе. Для установки используйте болты M4. Регулируемый рычаг позволяет точно подстроить момент срабатывания под конкретную траекторию движения детали. Перед монтажом проверьте, чтобы ролик свободно катился по поверхности без заклинивания. Диаметр ролика 18 мм требует минимального зазора между контактной поверхностью и корпусом выключателя - не менее 20 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленной эксплуатации. Защита IP65 обеспечивает работу в средах с повышенной запылённостью и возможными брызгами воды. Не предназначен для постоянного погружения в жидкости или работы в взрывоопасных зонах.

Преимущества

• Двухнаправленное срабатывание снижает количество необходимых датчиков на одном участке
• Регулируемый рычаг даёт гибкость при настройке без замены комплектующих
• Стальной ролик устойчив к износу даже при длительной работе с жёсткими поверхностями
• Пластмассовая консоль не проводит ток и исключает риск короткого замыкания при случайном контакте с металлическими элементами

Ограничения применения

• Не рекомендован для высокочастотных операций более 60 циклов/мин - возможен преждевременный износ механизмов
• Не подходит для работы в агрессивных химических средах - пластмасса не устойчива к растворителям и кислотам
• Требуется минимум 15–20 мм свободного пространства вокруг ролика для беспрепятственного качения
• Не предназначена для управления силовыми цепями выше 5 А - для больших нагрузок нужен промежуточный реле

Примеры использования

• На конвейере - определяет окончание прохода изделия перед сбросом
• На дверях шкафа станка - отключает питание при открывании
• В системе подъёмника - сигнализирует о достижении верхнего/нижнего предела
• На механизме поворота - фиксирует границы рабочего угла

Практические советы

• Перед первым запуском проверьте усилие срабатывания - слишком большой натиск может повредить ролик или внутренние контакты
• При использовании в условиях вибраций закрепите выключатель дополнительно антивибрационными прокладками
• Частые переключения в условиях пыли требуют периодической очистки ролика мягкой щёткой
• Для долгой службы не допускайте попадания масла или смазки на контактную поверхность ролика - это вызывает проскальзывание и некорректное срабатывание
• Артикул L52K13MEM123 совместим со стандартными кабельными вводами М16 - используйте герметичные муфты при монтаже в сырых помещениях
