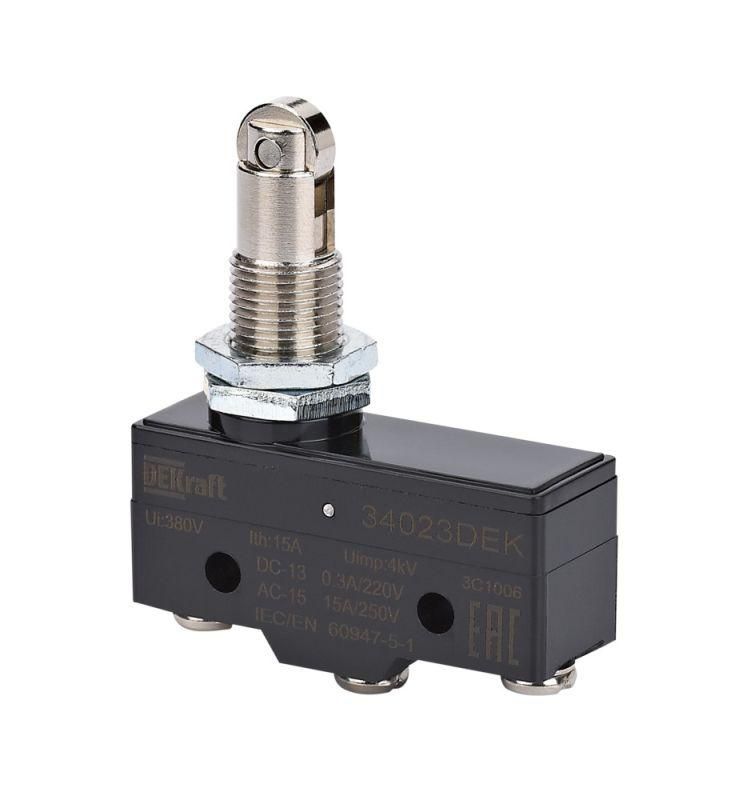

Выключатель концевой 1НО1НЗ миниатюрный горизонт. установ. роликовый плунжерн. типа DEKraft 34023DEK APC

Выключатель концевой миниатюрный роликовый плунжерный 1НО1НЗ от SE (Dekraft) - компактное устройство для фиксации положений механизмов в автоматических системах. Артикул 34023dek обеспечивает надёжное срабатывание даже в запылённых и влажных средах благодаря защите IP65 и прочному корпусу.

Назначение и область применения

Выключатель концевой миниатюрный роликовый плунжерный 1НО1НЗ используется для контроля окончания движения механических узлов: перемещения стола станка, закрытия люка, остановки конвейера. Подходит для систем безопасности, где требуется точное определение предельных положений. Применяется в промышленном оборудовании, логистике, пищевой и фармацевтической автоматике.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный ток при переменном токе (AC-15): 0,8 А
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударостойкость: IK04 - устойчив к ударам силой до 0,35 Дж
• Температурный диапазон: от -20 C до +80 C
• Материал корпуса: термопластичный пластик с огнестойкими свойствами
• Электрическая износостойкость: ≥500 000 циклов при нагрузке DC-13
• Тип подключения: кабельный ввод с резьбой PG (стандартный для промышленных кабелей)
• Класс изоляции: Class II - двойная изоляция, заземление не требуется

Совместимость и монтаж

Выключатель концевой миниатюрный роликовый плунжерный 1НО1НЗ крепится на поверхность оборудования с помощью двух монтажных винтов - подходят как метрические, так и самонарезные. Устройство совместимо со стандартом DIN EN 50047-2020 по габаритам. Кабельный ввод PG позволяет использовать провода с внешним диаметром 4–7 мм. Модульная конструкция упрощает замену контактной группы без демонтажа всего устройства.

Безопасность и стандарты

• Соответствует ГОСТ IEC 60947-5-1 - требования к коммутирующим аппаратам для управления
• Соответствует ГОСТ IEC 60204-1 - безопасность машин и электрооборудования
• Двойная изоляция (Class II) исключает необходимость подключения к заземлению
• Огнестойкий корпус снижает риск распространения пламени при аварии

Преимущества

• Компактный размер - легко интегрируется в ограниченные пространства
• Роликовый рычаг обеспечивает плавное срабатывание без заеданий
• Защита IP65 и IK04 - работает в агрессивных условиях: пыль, брызги, вибрация
• Долгий срок службы - более 500 тыс. циклов
• Не требует заземления благодаря двойной изоляции

Ограничения применения

• Номинальный ток 0,8 А - не подходит для управления мощными двигателями напрямую
• Не предназначен для постоянного погружения в жидкости - IP65 не равен IP67
• Работает только в заданном температурном диапазоне (-20…+80 C); при экстремальных значениях возможна потеря герметичности
• Кабельный ввод PG требует наличия кабеля с подходящим диаметром - адаптеры не входят в комплект

Примеры использования

• Фиксация крайнего положения стола ЧПУ станка
• Определение закрытия двери шкафа в автоматической линии упаковки
• Контроль положения тележки на конвейере в складской системе
• Остановка механизма при достижении предела хода в медицинском оборудовании

Практические советы

• При установке проверьте угол воздействия ролика - он должен быть параллелен движущемуся элементу для равномерного нажатия
• Используйте кабели с жилами 0,5–1,5 мм2 - они лучше всего подходят под ввод PG
• Перед первым запуском протестируйте срабатывание вручную - убедитесь, что контакт замыкается/размыкается чётко
• При частом использовании в пыльных средах рекомендуется периодически осматривать ролик на предмет забивания грязью
• Артикул 34023dek - единственный вариант в серии DEKraft с таким сочетанием контактов и защиты IP65; аналоги могут отличаться по габаритам или типу подключения
