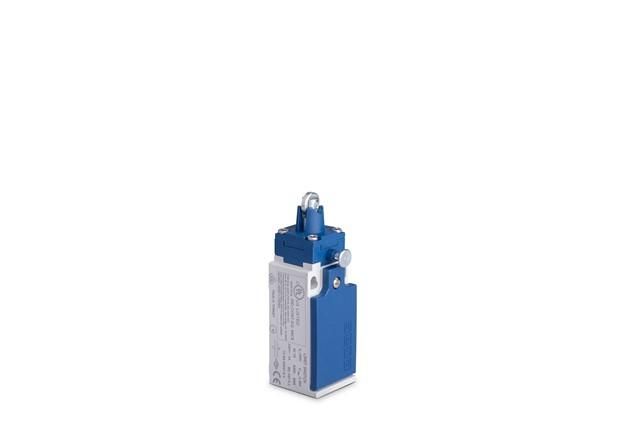

Выключатель концевой с фиксацией медленного переключения линейный 3-х направленный пластмас. консолью и стальным плунжером роликок Ф11мм (1НО+1НЗ) EMAS L5K23MUM332R

Выключатель концевой EMAS с артикулом l5k23mum332r - это надёжный механический коммутационный элемент с трёхнаправленным срабатыванием, предназначенный для точной фиксации положений на автоматизированных линиях. Его линейная конструкция с роликовым плунжером и пластмассовой консолью обеспечивает долгий срок службы даже при частых циклах работы.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся узлов в механизмах. Он срабатывает при контакте с объектом через ролик, что снижает износ и повышает точность. Подходит для установки на станках, транспортерах, шлюзах, лифтах и других устройствах, где требуется надёжная сигнализация предельных позиций. Медленное переключение позволяет избежать резких импульсов в цепях управления, защищая контакты и оборудование.

Технические характеристики

• Тип: линейный, с фиксацией и медленным переключением
• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: диаметром 11 мм, стальной плунжер
• Консоль: пластмассовая, устойчивая к ударным нагрузкам
• Направление срабатывания: три направления (вперёд, назад, боковое)
• Механизм: с фиксацией - после срабатывания контакт остаётся в изменённом состоянии до ручного сброса

Совместимость и монтаж

Установка осуществляется на жёстко закреплённую поверхность с помощью крепёжных отверстий в корпусе. Учитывайте посадочную высоту и габариты консоли - они должны не мешать ходу детали, которая активирует выключатель. Кабельный ввод выполнен для провода сечением до 1,5 мм2. Для соединения используйте клеммы внутри корпуса. Настоятельно рекомендуется проверить свободный ход ролика перед запуском - он должен вращаться без заеданий.

Преимущества

• Фиксированное состояние после срабатывания исключает случайное возвратное переключение
• Медленное переключение продлевает жизнь контактной группе и снижает помехи в системе управления
• Стальной плунжер и ролик обеспечивают прочность при воздействии металлических поверхностей
• Пластмассовая консоль устойчива к коррозии и не создаёт искр при контакте
• Трёхнаправленная активация даёт гибкость в расположении на оборудовании

Ограничения применения

• Не предназначен для работы в средах с агрессивными химическими веществами - пластмассовая консоль может деформироваться
• Не рассчитан на постоянное погружение в жидкости - герметичность не соответствует IP65+
• Избыточная скорость движения активирующего элемента (>1 м/с) может вызвать преждевременный износ ролика
• Не следует использовать в условиях сильных вибраций без дополнительной демпферизации

Примеры использования

• На конвейере - для фиксации положения платформы в конце линии
• На станке ЧПУ - для определения точки возврата инструмента
• В шлюзе - для контроля положения заслонки при закрытии
• На подъёмнике - для сигнализации достижения верхней/нижней границы

Практические советы

• Перед монтажом проверьте, чтобы ролик мог легко касаться активируемой детали без перекоса
• При использовании в местах с пылью регулярно осматривайте ролик - грязь увеличивает трение и ускоряет износ
• Для длительной эксплуатации выбирайте место установки, где на выключатель не попадают капли масла или воды
• При необходимости смены контактов - отключите питание, снимите крышку и работайте только с отсоединёнными проводами
• Артикул l5k23mum332r совпадает с оригинальной спецификацией EMAS - не заменяйте аналогами без проверки геометрии и усилия срабатывания
