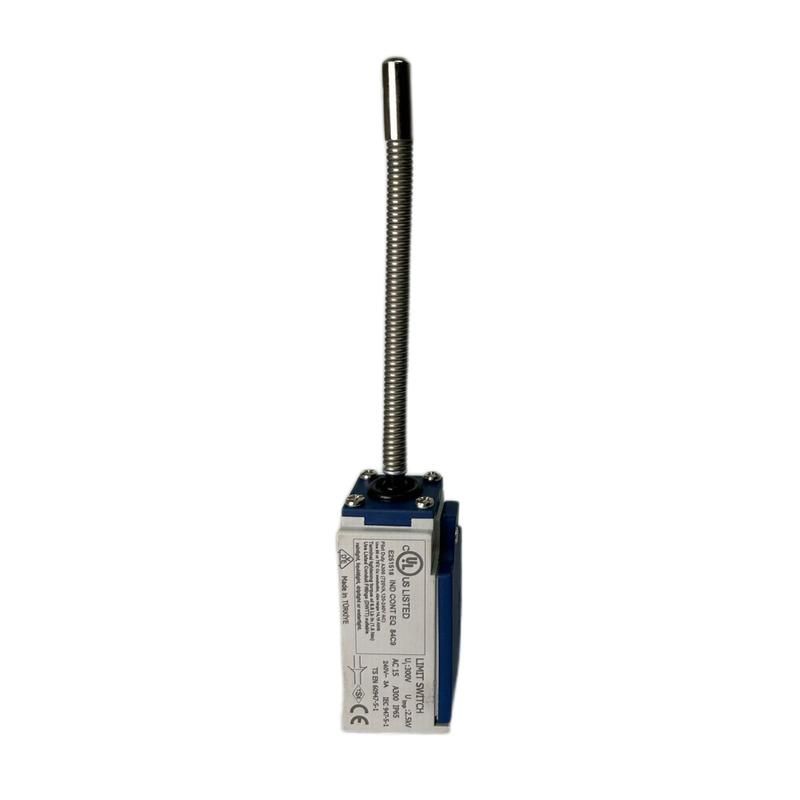

Выключатель концевой с пласт. консол. метал. пружин. и наконеч (1НО+2НЗ) EMAS L5K25SOM102

Выключатель концевой с пластиковой консолью, металлическим пружинным механизмом и наконечником (1 нормально открытый + 2 нормально закрытых контакта) от бренда EMAS - надёжный элемент автоматизации для фиксированной фиксации положений движущихся компонентов на станках, конвейерах и других механизмах. Артикул l5k25som102 обеспечивает долгий срок службы за счёт механического и электрического ресурса до миллиона операций.

Назначение и область применения

Выключатель концевой используется для автоматического переключения электрических цепей управления при достижении объектом заданного положения. Например, когда деталь на конвейере достигает предела движения, её упор активирует выключатель, который замыкает или размыкает контактную группу. Подходит для систем с управляемым перемещением: лифты, шлюзы, двери, прессы, роботизированные модули. Применяется в средах с высокими требованиями к надёжности и защите от внешних факторов.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (выдерживается 1 мин.)
• Изоляционное сопротивление: ≥10 МОм (при 500 В постоянного тока)
• Диапазон рабочего тока: AC15 (для нагрузок с индуктивностью, таких как катушки реле)
• Диэлектрическая прочность: между корпусом и контактами - 2000 В; между разомкнутыми контактами - 1500 В
• Максимальная частота операций: 1800–3000 в час
• Механический и электрический ресурс: 1 000 000 операций (минимум)
• Температурный режим работы: –5 C до +40 C
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды с любого направления
• Сечение кабеля: 1,5–2,5 мм2
• Ввод кабеля: PG13,5 (три входа для трёх кабелей)
• Стандарт соответствия: IEC 60947-5-1, VDE 0660

Совместимость и монтаж

Устройство совместимо с любыми системами, использующими классические концевые выключатели с аналогичными габаритами. Установка осуществляется через стандартные крепёжные отверстия. Кабель вводится через три отдельных зажима PG13,5 - можно подключить один основной кабель и два запасных или сигнальных провода. Блок контактов съёмный - позволяет менять его без демонтажа всего устройства, что снижает время обслуживания. Для правильного монтажа важно соблюдать угол поворота наконечника: он должен свободно взаимодействовать с упором без перекоса.

Безопасность и стандарты

Выключатель концевой l5k25som102 сертифицирован по европейскому стандарту IEC 60947-5-1 и немецкому VDE 0660, что гарантирует соответствие требованиям безопасности в промышленном оборудовании. Двойная изоляция исключает риск поражения током даже при повреждении одного слоя. Наличие испытанной прочности изоляции (2500 В) и повышенного диэлектрического сопротивления делают устройство безопасным для использования в сетях с возможными скачками напряжения.

Преимущества

• Герметичный корпус IP65 - работает в условиях пыли, влаги, мытья оборудования
• Съёмный контактный блок - быстрая замена без снятия с места монтажа
• Металлический пружинный механизм - устойчив к износу, обеспечивает чёткую работу даже после сотен тысяч циклов
• Пластиковая консоль - легкая, не деформируется, не проводит ток, удобна для регулировки угла срабатывания
• Поддержка трёх кабелей - возможность подключения нескольких сигналов одним устройством

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможно изменение характеристик материала и пружины
• Номинальный ток ограничен 3 А - нельзя использовать для прямого управления мощными двигателями или нагревателями
• Не рассчитан на ударные нагрузки сверх проектных значений - жесткие столкновения упора могут повредить внутренние элементы
• Не следует применять во взрывоопасных зонах - отсутствует взрывозащита Ex

Примеры использования

• На конвейере: фиксирует окончание прохода изделия перед сортировкой
• В двери шкафа: отключает питание при открытии для безопасности
• В прессе: прекращает цикл при достижении нижней точки хода
• В лифте: регистрирует попадание кабины на этаж
• В роботе-манипуляторе: определяет крайнее положение руки

Практические советы

• Выбирайте место монтажа так, чтобы упор действовал прямо на наконечник - избежите бокового усилия, которое может вызвать преждевременный выход из строя
• Проверьте посадочный диаметр кабеля: он должен точно подходить под PG13,5 (до 10 мм в диаметре); слишком толстый кабель не войдёт, слишком тонкий - будет болтаться
• Перед первым запуском проверните наконечник вручную - убедитесь, что все три контакта работают чётко, без “провалов”
• При длительной работе в условиях вибраций рекомендовано дополнительно закрепить корпус клеем или хомутом
• Артикул l5k25som102 - единственный вариант в линейке EMAS с таким сочетанием контактов и вводом PG13,5; другие модели имеют другую конфигурацию
