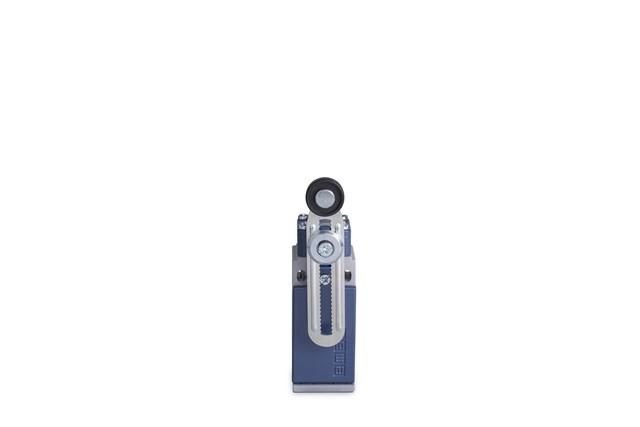

Выключатель концевой L51K13MEP122 EMAS

Выключатель концевой EMAS L51K13MEP122 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется там, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L51K13MEP122 используется для автоматического отключения или изменения режима работы механизма при достижении им крайнего положения. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением. Работает в паре с контроллерами, реле или системами управления.

Технические характеристики

• Тип: механический концевой выключатель
• Конструкция: с роликовым рычагом
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: до 5 А при переменном токе 250 В
• Степень защиты: IP67 - устойчив к пыли и временному погружению в воду
• Рабочий температурный диапазон: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Материал контактной группы: серебросодержащие сплавы

Совместимость и монтаж

Выключатель концевой EMAS L51K13MEP122 монтируется на поверхность с помощью двух крепёжных отверстий под болты M4. Установка возможна в любом положении - горизонтальном, вертикальном или наклонном. Кабельный вход имеет резьбу G1/2" для герметичного соединения. Для подключения используйте провода сечением 0,5–2,5 мм2. Роликовый рычаг требует свободного хода без заеданий - избегайте бокового давления на него.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицирован для использования в промышленных условиях. Соответствует директивам CE и RoHS.

Преимущества

• Высокая долговечность благодаря металлическому ролику и прочному корпусу
• Защита IP67 позволяет применять в запылённых, влажных и агрессивных средах
• Чёткое срабатывание даже при малых усилиях - оптимален для точных позиционирований
• Имеет два типа контактов - можно использовать как для остановки, так и для включения следующего этапа цикла

Ограничения применения

• Не предназначен для частых переключений более 1000 раз в час - высокая частота снижает срок службы контактов
• Не рекомендуется для установки в зонах с постоянными ударными нагрузками выше 10 Н
• Не работает с напряжениями выше 250 В переменного тока или 125 В постоянного тока
• Не следует использовать в средах с агрессивными газами (например, хлор, сероводород)

Примеры использования

• Закрывание двери станка - при полном закрытии выключатель размыкает цепь питания
• Лифтовая система - сигнал о достижении этажа активирует остановку двигателя
• Конвейерная лента - срабатывает при выходе объекта за границу зоны контроля
• Автоматическая дверь гаража - останавливает движение при полном открытии или закрытии

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно поворачиваться - не допускайте трения о соседние детали
• При использовании в условиях вибраций закрепите кабель хомутами, чтобы избежать перегиба на входе в корпус
• Для длительной эксплуатации в холоде (ниже -15C) убедитесь, что кабель выполнен из морозостойкой изоляции
• Проверяйте работу выключателя концевого EMAS L51K13MEP122 после каждого техобслуживания - особенно если менялись элементы привода
• Если нужна большая чувствительность - выбирайте модели с пружинным рычагом; здесь же - жесткий ролик, подходящий для уверенного срабатывания при больших усилиях
