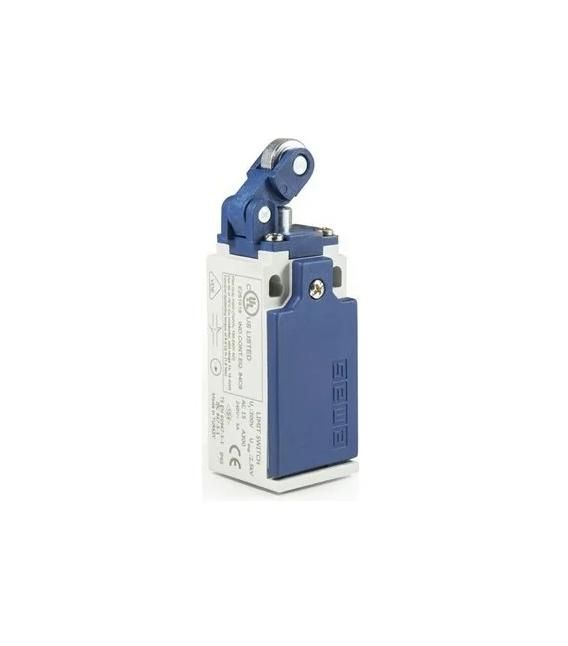

Выключатель концевой с пластик. консолью и метал. роликом d14мм 1НО+2НЗ EMAS L5K25MIM311

Выключатель концевой с пластиковой консолью и металлическим роликом 14 мм от бренда EMAS (артикул l5k25mim311) предназначен для надёжной фиксации положений движущихся механизмов путём замыкания или размыкания электрических цепей при достижении заданной точки. Подходит для автоматических систем, где требуется механическая реакция на контакт с препятствием.

Назначение и область применения

Выключатель концевой EMAS l5k25mim311 используется для контроля положения механизма в автоматизированных системах. Когда движущийся элемент (например, стол станка, рама конвейера или заслонка) сталкивается с роликом, выключатель активируется и меняет состояние своих контактов - это сигнал для системы управления прекратить, запустить или изменить действие устройства.

Подходит для применения на станках, конвейерах, лифтах, шлюзах, таможенных и производственных линиях, где важна точность позиционирования и безопасность работы.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ)
• Ролик: металлический, диаметром 14 мм
• Корпус: пластиковый, классическая форма с защитным кожухом
• Номинальное напряжение (Ue): 240 В переменного тока
• Номинальный ток (Ie): 3 А переменного тока
• Номинальное напряжение изоляции (Ui): 2500 В переменного тока (выдерживает 1 мин.)
• Изоляционное сопротивление: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: между корпусом и контактами - 2000 В; между разомкнутыми контактами - 1500 В
• Частота операций: до 1800–3000 раз в час
• Механический ресурс: 1 000 000 циклов (минимум)
• Электрический ресурс: 1 000 000 циклов (минимум)
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP65 - полностью защищён от пыли и струй воды с любого направления
• Сечение кабеля: 1,5–2,5 мм2
• Ввод кабеля: PG13,5 (для трёх кабелей одновременно)
• Категория нагрузки: AC15 - управление катушками реле и маломощными двигателями
• Стандарты соответствия: IEC 947, TS EN 60947-5-1, VDE 0660

Совместимость и монтаж

Выключатель концевой EMAS l5k25mim311 имеет стандартизованные габариты и крепёжные , что обеспечивает совместимость с большинством существующих монтажных решений. Установка выполняется через два болта на поверхности или профильную рейку.

Кабельный ввод PG13,5 позволяет протянуть три провода одновременно - удобно для подключения всех трёх контактов без лишних переходников. Для герметизации используйте комплектные резиновые уплотнители.

Съёмный блок контактов позволяет менять внутреннюю часть без демонтажа всего устройства - снижает время обслуживания.

Безопасность и стандарты

Устройство соответствует европейским требованиям безопасности IEC 60947-5-1 и немецкому стандарту VDE 0660. Высокая степень изоляции (2500 В) и двойная изоляция обеспечивают защиту от пробоя даже при перегрузках. Защита IP65 гарантирует работу в условиях повышенной влажности, пыли и мытья оборудования водой под давлением.

Преимущества

• Металлический ролик 14 мм - долговечен, устойчив к деформациям при ударах
• Пластиковая консоль - легче металла, не вызывает искр, не нагревается
• Съемный контактный модуль - быстрая замена без потери регулировки
• Высокий ресурс - 1 млн циклов - снижает затраты на сервис
• Трёхканальный ввод кабеля - экономия места и времени при сборке
• IP65 - работает в сложных средах без дополнительных кожухов

Ограничения применения

• Не температурам ниже –5 C и выше +40 C - возможна потеря герметичности или хрупкость пластика
• Не рекомендован для высокочастотных применений свыше 3000 операций в час - риск преждевременного износа контактов
• Не предназначен для силовых цепей выше 3 А - использование в мощных нагрузках требует промежуточного реле
• Не следует использовать в агрессивных химических средах - пластик не устойчив к растворителям и маслам

Примеры использования

• На конвейере: фиксирует окончание движения платформы перед сбросом продукта
• На станке ЧПУ: сигнализирует достижение крайнего положения оси Z
• В шлюзе: предотвращает закрывание двери при наличии предмета в проходе
• В автопогрузчике: останавливает подъём при достижении верхней границы

Практические советы

• Перед установкой проверьте свободный ход ролика - он должен легко поворачиваться без заеданий
• При монтаже соблюдайте угол удара: идеально - перпендикулярный контакт с роликом
• Учитывайте посадочный диаметр: корпус рассчитан на стандартные кронштейны с шагом 40–50 мм
• Для длительной службы избегайте попадания жидкостей прямо на корпус - хотя IP65 защищает от брызг, длительное намокание снижает срок службы
• Проверяйте целостность контактов каждые 100 тыс. циклов - особенно при работе с индуктивными нагрузками
