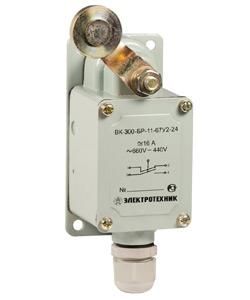

Выключатель концевой ВК-300-БР-11-67У2-13 рычаг с роликом сальником ход вправо без самовозврата ступень 1-41мм IP67 Электротехник ET514769

Выключатель концевой рычажный с роликом ход вправо без самовозврата ступень 41мм IP67 от бренда Электротехник - надёжный коммутационный элемент для фиксированного срабатывания при достижении предельного положения механизма. Артикул et514769 подходит для применений, где требуется точная фиксация состояния без автоматического возврата.

Назначение и область применения

Выключатель предназначен для контроля крайних положений движущихся частей оборудования. Он срабатывает при контакте ролика с препятствием, замыкая или размыкая цепь. Благодаря отсутствию самовозврата, состояние выключателя сохраняется до ручной перестановки - это важно для безопасной диагностики и управления последовательностями работы.

Используется на станках, транспортерах, шлюзах, лифтах, системах автозагрузки и других устройствах, где необходимо зафиксировать факт достижения заданной точки без возврата в исходное положение.

Технические характеристики

• Тип: рычажный с роликом
• Ход: 41 мм - расстояние, на которое ролик перемещается перед срабатыванием
• Самовозврат: отсутствует - после срабатывания выключатель остаётся в активном состоянии до ручного сброса
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра на 30 минут
• Механизм: механический, без электроники - устойчив к помехам, вибрациям и перепадам температур

Совместимость и монтаж

Установка осуществляется через корпус с крепёжными отверстиями. Для правильной работы важно обеспечить прямолинейный контакт ролика с поверхностью, чтобы избежать бокового усилия. Кабельный ввод рассчитан на провода стандартного сечения - проверьте совместимость с вашими кабелями до монтажа.

Работает с напряжением переменного и постоянного тока - убедитесь, что нагрузка соответствует допустимому значению в спецификации вашего оборудования.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам безопасности в промышленной автоматизации. Защита IP67 позволяет использовать его в условиях повышенной запылённости, влажности и возможного воздействия воды - например, на мойках, пищевых производствах или открытых площадках.

Преимущества

• Надёжность: механический принцип работы исключает отказы из-за сбоев в электронике
• Долгий срок службы: ролик снижает трение, продлевая жизнь механизмам
• Фиксация состояния: отсутствие самовозврата даёт возможность точно определить, когда произошло событие
• Защита IP67: работает даже в жёстких средах, где обычные выключатели выходят из строя

Ограничения применения

• Не подходит для ситуаций, требующих автоматического возврата в исходное положение - например, для регулярного циклического управления
• Требует ручного сброса после срабатывания - нельзя использовать в режиме беспрерывной работы без вмешательства оператора
• Чувствителен к боковым нагрузкам - ролик должен взаимодействовать строго по оси движения
• Не предназначен для высокочастотных срабатываний - более 10–15 раз в минуту может привести к ускоренному износу

Примеры использования

• На конвейере: фиксирует момент, когда груз достигает конца ленты, и останавливает двигатель до ручного сброса
• В шлюзе: сигнализирует о полном закрытии двери, предотвращая запуск следующего этапа
• На станке: контролирует положение стола при достижении максимального хода, предотвращая повреждение инструмента

Практические советы

• Перед установкой проверьте, что ход в 41 мм достаточен для вашего механизма - недостаточный ход вызовет преждевременное срабатывание, слишком большой - несрабатывание
• Используйте направляющие или упоры, чтобы ролик всегда контактировал перпендикулярно - это увеличит срок службы
• При монтаже в зоне с вибрацией закрепите выключатель дополнительно антивибрационными прокладками
• Артикул et514769 от Электротехник - выбирайте этот вариант, если нужен долговечный, защищённый и необратимый выключатель; для циклических задач лучше взять модель с самовозвратом
