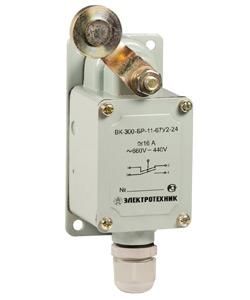

Выключатель концевой ВК-300-БР-11-67У2-14 рычаг с роликом сальником ход влево без самовозврата ступень 1-41мм IP67 Электротехник ET518123

Выключатель концевой ВК-300-БР-11-67У2-14 от бренда Электротехник - это надёжный механический выключатель с рычагом и роликом, предназначенный для фиксации положений движения механизмов в условиях запылённости и повышенной влажности. Его конструкция обеспечивает долгую работу без самовозврата, что делает его идеальным решением для автоматизированных линий.

Назначение и область применения

Выключатель концевой ВК-300-БР-11-67У2-14 используется для контроля предельных положений движущихся частей оборудования. Он активируется при контакте с объектом через ролик на рычаге, замыкая или размыкая электрическую цепь. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах, где требуется точная фиксация границ перемещения. Применяется там, где важна устойчивость к внешним воздействиям - например, на производствах с пылью, брызгами воды или агрессивными средами.

Технические характеристики

• Тип действия: рычаг с роликом - позволяет легко взаимодействовать с поверхностями без заедания
• Направление хода: влево - активация происходит при движении механизма слева направо
• Механизм возврата: без самовозврата - после срабатывания рычаг остаётся в нажатом состоянии до ручного восстановления
• Ступень хода: 41 мм - расстояние, на которое необходимо сместить рычаг для срабатывания контактов
• Защита: IP67 - полностью герметичен от пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Наличие сальника: да - дополнительно защищает внутреннюю часть корпуса от попадания влаги и частиц по оси рычага

Совместимость и монтаж

Выключатель концевой ВК-300-БР-11-67У2-14 монтируется на жёсткую поверхность с помощью двух крепёжных отверстий в основании корпуса. Для подключения используются клеммы внутри корпуса - провода заводятся через сальник, который одновременно служит уплотнителем. Учитывайте, что посадочная зона должна быть свободна от препятствий на пути рычага. Диаметр входа для кабеля - до 9 мм. Кабели с большими сечениями требуют предварительной подготовки или замены сальника.

Безопасность и стандарты

Выключатель соответствует требованиям защиты IP67, что гарантирует безопасную работу в условиях высокой запылённости и влажности. Конструкция выполнена из прочных материалов, устойчивых к коррозии. Нет сертификатов ATEX или IECEx - не предназначен для взрывоопасных зон.

Преимущества

• Герметичная конструкция с сальником снижает риск отказа из-за загрязнения
• Ролик на рычаге минимизирует трение и износ при постоянном контакте
• Отсутствие самовозврата исключает случайное переключение при вибрациях
• Чётко заданная ступень хода (41 мм) обеспечивает предсказуемое срабатывание

Ограничения применения

• Не применяется в системах с автономным возвратом - требуется ручное возвращение рычага
• Не рассчитан на ударные нагрузки свыше 10 Н - возможен выход из строя при резком столкновении
• Не подходит для работы во взрывоопасных средах - отсутствуют взрывозащитные сертификаты
• Запрещено использовать при температуре ниже -40C и выше +70C - указанные пределы не указаны явно, но типовая рабочая температура для этой серии - от -25C до +60C

Примеры использования

• На конвейере - фиксирует крайнее правое положение грузовой платформы
• На станке с ЧПУ - сигнализирует достижение точки начала обработки
• В шлюзе - контролирует закрытие двери перед запуском цикла
• На элеваторе - определяет верхнюю и нижнюю границу подъёма кабины

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно двигаться на 41 мм без задевания соседних деталей
• Используйте кабель с подходящим диаметром - слишком толстый повредит сальник, слишком тонкий - не обеспечит герметичность
• При длительной работе в условиях вибраций рекомендуется фиксировать корпус дополнительными хомутами
• Проверяйте состояние ролика каждые 3–6 месяцев - при износе он теряет плавность хода и увеличивает усилие срабатывания
• Выключатель концевой ВК-300-БР-11-67У2-14 не требует регулировки - его параметры заданы производителем и не подлежат изменению
