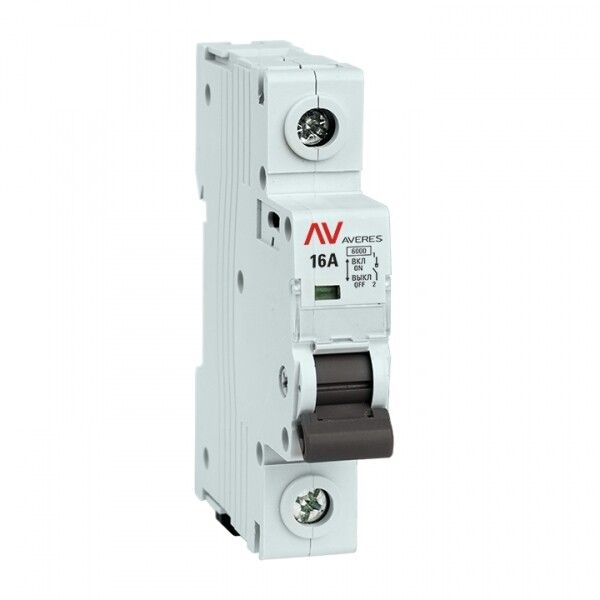

Выключатель нагрузки AVN AVERES 1P 16А 230В EKF avn-1-16-av

Выключатель нагрузки 1P 16A AVN EKF - это простой и надёжный аппарат для ручного включения и отключения электрических цепей переменного тока. Подходит для управления освещением, нагревательными элементами и защищёнными на DIN-рейке. Артикул avn-1-16-av из серии Averes от бренда EKF обеспечивает базовую, но важную функцию безопасности в распределительных щитах.

Назначение и область применения

Выключатель нагрузки 1P 16A AVN EKF используется для частого ручного отключения и включения электрических цепей. Он не предназначен для защиты от перегрузок или КЗ - эти задачи решают автоматические выключатели или предохранители. Применяется там, где нужен явный визуальный разрыв цепи: в щитах оборудования, на участках с постоянным доступом персонала, для обслуживания устройств без снятия напряжения со всего щита.

Технические характеристики

• Номинальный ток: 16 А - способен безопасно коммутировать нагрузки до этой величины
• Номинальное напряжение: 230 В - рассчитан на работу в однофазной сети 220–240 В AC
• Количество полюсов: 1 - управляет одной фазой
• Род тока: переменный (AC) - не постоянный ток
• Степень защиты IP20 - защищает от случайного прикосновения к токоведущим частям, но не от пыли и воды
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми типичными щитами
• Модульная ширина: 1 модуль - занимает минимум места в щите
• Глубина монтажа: 50 мм - учитывать при проектировании корпуса щита
• Количество нормально разомкнутых контактов: 1 - один контакт замыкается при включении
• Тип включения/отключения: OFF - только двухпозиционный режим “вкл” / “выкл”, без автономного возврата
• Исполнение рукоятки: стационарная - не имеет фиксированного положения “заблокировано” или “замочено”

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку шириной 35 мм. Монтируется одним движением - защёлкивающимся механизмом. Для подключения используются зажимы на задней части аппарата: вход - сверху, выход - снизу. Накладные провода должны иметь сечение до 2,5 мм2. Убедитесь, что глубина щита позволяет полностью поместить выключатель - требует 50 мм свободного пространства назад. Не допускается установка в условиях повышенной запылённости или влаги - IP20 не обеспечивает защиту от внешних факторов.

Безопасность и стандарты

Выключатель нагрузки 1P 16A AVN EKF соответствует требованиям ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008). Это гарантирует соответствие международным нормам на механические коммутационные устройства. Сертифицирован для работы в бытовых и промышленных сетях переменного тока. Не является средством защиты - не реагирует на перегрузки и короткие замыкания.

Преимущества

• Простая и проверенная конструкция - высокая надёжность при частом использовании
• Чёткий визуальный индикация состояния: рукоятка вверх = включен, вниз = выключен
• Минимальная занимаемая площадь - 1 модуль удобно сочетается с другим оборудованием
• Поддерживается серийной продукцией EKF - легко найти аналоги и запчасти
• Нет необходимости в сложном обслуживании - ремонт не предусмотрен, замена при отказе

Ограничения применения

• Не использовать для защиты от перегрузок или коротких замыканий - обязательно наличие автомата перед этим выключателем
• Не применять в помещениях с высокой влажностью, пылью или агрессивной средой - IP20 недостаточно
• Не подходящ для частого включения двигателей под нагрузкой более 16 А - возможен износ контактов
• Не предусматривает возможность блокировки (Lock-Out Tag-Out) - нельзя закрепить ключом или пломбой
• Не работает с постоянным током - даже небольшое напряжение DC вызывает дугу и повреждает контакты

Примеры использования

• Отключение питания насоса в системе водоснабжения для ремонта
• Ручное отключение теплового завеса или обогревателя в рабочем помещении
• Коммутация светильника в мастерской, когда требуется отключить питание без сброса всей группы
• Обеспечение видимого разрыва цепи при техобслуживании станка, защищённого автоматическим выключателем

Практические советы

• Выбирая этот выключатель, всегда проверяйте, что нагрузка не превышает 16 А - лучше делать запас 20%
• Если вам нужна возможность заблокировать выключатель в положении “выкл” - выбирайте модель с LOTO-функцией; здесь её нет
• При сборке щита соблюдайте порядок: автоматический выключатель → выключатель нагрузки → потребитель. Так будет безопаснее
• Не используйте его вместо рубильника - он не предназначен для больших токов включения под нагрузкой
• Артикул avn-1-16-av можно заказать как запасной компонент - он широко распространён в каталогах EKF
