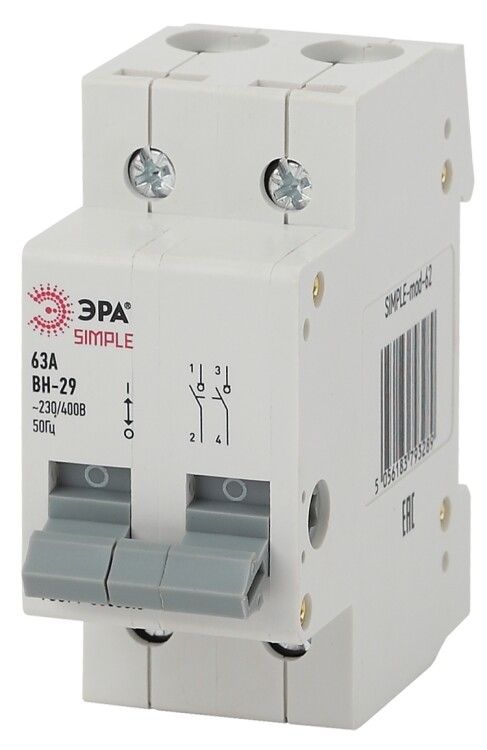

Выключатель нагрузки модульный (мини-рубильник) ВН-29 3P 63А SIMPLE-mod-66 ЭРА SIMPLE | Б0039256

Выключатель нагрузки (мини-рубильник) 3P 63А ВН-29 SIMPLE-mod-66 от ЭРА предназначен для безопасного включения, отключения и разъединения трёхфазной цепи с током до 63 А. Устройство устанавливается на DIN-рейку и применяется в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки (мини-рубильник) 3P 63А ВН-29 SIMPLE-mod-66 используется для ручного управления трёхфазными цепями переменного тока. Он обеспечивает надёжное отключение нагрузки в штатном режиме и выполняет роль разъединителя - физически изолирует участок сети для обслуживания или ремонта. Также устройство выдерживает кратковременные токи короткого замыкания до 1260 кА, что позволяет использовать его в качестве элемента координации защиты.

Подходит для установки в силовых щитах: промышленные станки, системы вентиляции, насосные группы, конвейеры, освещение крупных помещений.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без перегрева.
• Номинальное напряжение: 400 В AC - рассчитано на трёхфазную сеть 380–415 В.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Отключающая способность при КЗ: 1260 кА - способность выдерживать и отключать сверхтоки без разрушения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Способ монтажа: DIN-рейка - совместим со стандартными рейками шириной 35 мм.
• Модульная ширина: 3 модуля - занимает 54 мм по ширине (стандартный шаг 17,5 мм/модуль).
• Глубина монтажа: 71,5 мм - требуется свободное пространство в щите для удобного доступа к рычагу.
• Количество НО контактов: 3 - три нормально открытых контактных пары для размыкания каждой фазы.
• Количество позиций переключения: 1 - только положения «ВКЛ» и «ВЫКЛ».

Совместимость и монтаж

Выключатель нагрузки (мини-рубильник) 3P 63А ВН-29 SIMPLE-mod-66 монтируется на стандартную DIN-рейку типа TS35. Для правильной установки необходимо:

• Обеспечить зазор минимум 71,5 мм в глубину щита;
• Использовать кабели с сечением, соответствующим 63 А (обычно 16–25 мм2 медный);
• Закрепить все входящие и выходящие провода плотно - слабый контакт вызывает нагрев;
• Убедиться, что рядом нет других устройств, мешающих повороту рычага.

Рычаг имеет механический фиксатор в обоих положениях - переключение происходит чётко, без самопроизвольного перемещения.

Безопасность и стандарты

Выключатель нагрузки (мини-рубильник) 3P 63А ВН-29 SIMPLE-mod-66 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления нагрузкой. Отключающая способность 1260 кА указывает на соответствие высокому классу короткозамыкательной стойкости. Однако устройство не является автоматическим выключателем - оно не защищает от перегрузок и не имеет теплового или электромагнитного расцепления.

Преимущества

• Чёткая визуальная индикация состояния - рычаг вверх = включено, вниз = выключено.
• Высокая механическая прочность - рассчитан на многократные операции включения/выключения.
• Надёжное разъединение - видимый воздушный зазор между контактами, необходимый для безопасности при работах на оборудовании.
• Компактность - всего 3 модуля занимают мало места в щите.
• Совместимость с продукцией ЭРА - легко интегрируется в комплектацию щитов этой серии.

Ограничения применения

• Не предназначена для автоматического отключения - нельзя использовать вместо автомата защиты от перегрузки или КЗ.
• IP20 - запрещено устанавливать во влажных помещениях, на улице или в местах с повышенным уровнем пыли без дополнительной защиты.
• Не подходит для частого включения/отключения (более 10–15 раз в час) - риск быстрого износа контактов.
• Не имеет сигнализации состояния - не передаёт сигнал в систему управления.

Примеры использования

• Главный рубильник в распределительном щите цеха с тремя двигателями по 15 кВт каждый.
• Разъединитель перед частотным преобразователем для безопасного техобслуживания.
• Отключение питания конвейера на время планового ремонта.
• Ручной отсекатель в системе освещения большого складского комплекса.

Практические советы

• Выбирая выключатель нагрузки (мини-рубильник) 3P 63А ВН-29 SIMPLE-mod-66, проверьте, чтобы номинальный ток нагрузки был ниже 63 А - лучше иметь запас 10–20 %.
• При сборке щита используйте изолированные наконечники на проводах - снижают риск оплавления и плохого контакта.
• Не допускайте попадания металлической стружки или пыли внутрь устройства - даже при IP20 грязь может вызвать пробой.
• Для работы в условиях частого отключения рассмотрите вариант с автоматическим выключателем + отдельный разъединитель.
• При замене старого аппарата - убедитесь, что новый имеет ту же глубину монтажа (71,5 мм), иначе возникнут проблемы с дверью щита.
