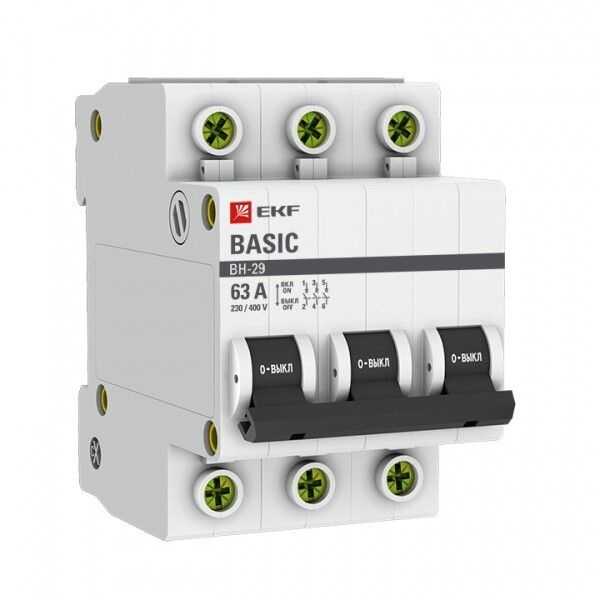

Выключатель нагрузки модульный ВН-29 3P 63А EKF Basic | SL29-3-63-bas

Выключатель нагрузки модульный 3 полюса 63А ВН-29 от EKF Basic предназначен для безопасного ручного включения и отключения электрических цепей переменного тока в распределительных щитах. Этот выключатель нагрузки ВН-29 применяется там, где требуется надёжное управление нагрузкой без автоматической защиты от КЗ.

Назначение и область применения

Выключатель нагрузки ВН-29 используется для частого ручного коммутирования электрических цепей - включения и отключения нагрузки при отсутствии аварийных ситуаций. Он не защищает от коротких замыканий, поэтому всегда устанавливается совместно с автоматическим выключателем или предохранителем. Подходит для управления группами освещения, нагревательными элементами, насосами, вентиляторами и другим оборудованием до 63 А.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC);
• Отключающая способность при коротком замыкании: 2 кА - способность выдерживать кратковременный ток КЗ без разрушения, но не отключать его автоматически;
• Количество полюсов: 3 - перекрывает все три фазы одновременно;
• Способ монтажа: на DIN-рейку шириной 3 модуля (стандарт 17,5 мм на модуль);
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать медные жилы большого сечения;
• Глубина монтажа: 50 мм - требует достаточного места внутри шкафа;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −40C до +40C;
• Рукоятка: механическая, с положением “OFF” - обеспечивает визуальное определение состояния;
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международному стандарту на выключатели нагрузки.

Совместимость и монтаж

Выключатель нагрузки ВН-29 легко монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля занимает минимальное место в щите. Для подключения используйте кабель с сечением до 35 мм2 - зажимы рассчитаны на плотное соединение без дополнительных наконечников. Монтаж возможен только в сухих, защищённых от внешних воздействий щитах. Не допускается установка на открытом воздухе или во влажной среде из-за степени защиты IP20.

Безопасность и стандарты

Выключатель нагрузки ВН-29 сертифицирован по ГОСТ Р 50030.3-2012 и соответствует требованиям МЭК 60947.3. Обеспечивает электробезопасность благодаря изолированной рукоятке и корпусу из самозагасающего пластика. Отключение происходит вручную - пользователь видит физическое состояние контактов. Наличие одного нормально открытого контакта позволяет использовать его для сигнализации состояния (например, через реле или индикатор).

Преимущества

• Простая и надёжная механическая конструкция - минимум деталей, высокая долговечность;
• Чёткое визуальное положение “ON/OFF” - удобство для обслуживающего персонала;
• Поддержка больших сечений кабелей (до 35 мм2) - снижает необходимость переходников;
• Совместимость с системами EKF Basic - легко интегрируется в комплектацию щита;
• Имеет рекомендованный проектный ассортимент - подтверждена совместимость с другими изделиями EKF.

Ограничения применения

• Не является устройством защиты от короткого замыкания - обязательно использование с автоматом или предохранителем;
• IP20 исключает применение в условиях повышенной влажности, запылённости или на улице;
• Не имеет функции дистанционного управления - только ручное включение/отключение;
• Не подходит для частого коммутирования сверхнагрузочных цепей (более 63 А) - риск перегрева и выхода из строя;
• Не работает с постоянным током (DC) - только переменный ток AC.

Примеры использования

• Отключение группы светильников в офисном помещении перед обслуживанием;
• Ручное управление тепловыми завесами или конвекторами в складских помещениях;
• Коммутация насосов в системах водоснабжения при плановом ремонте;
• Обесточивание оборудования на производстве перед входом в зону обслуживания.

Практические советы

• Выбирая выключатель нагрузки ВН-29, проверьте, что ваша нагрузка не превышает 63 А - превышение вызовет перегрев и отказ;
• Убедитесь, что глубина шкафа не менее 50 мм - иначе рукоятка не будет свободно перемещаться;
• Для контроля состояния цепи подключите сигнал от нормально открытого контакта к индикатору или PLC;
• Не используйте этот выключатель вместо автомата - он не отключит КЗ! Всегда ставьте в цепь автоматический выключатель выше по току;
• При сборке щита соблюдайте цветовое соответствие: светло-серый корпус гармонирует с остальными изделиями серии EKF Basic.
