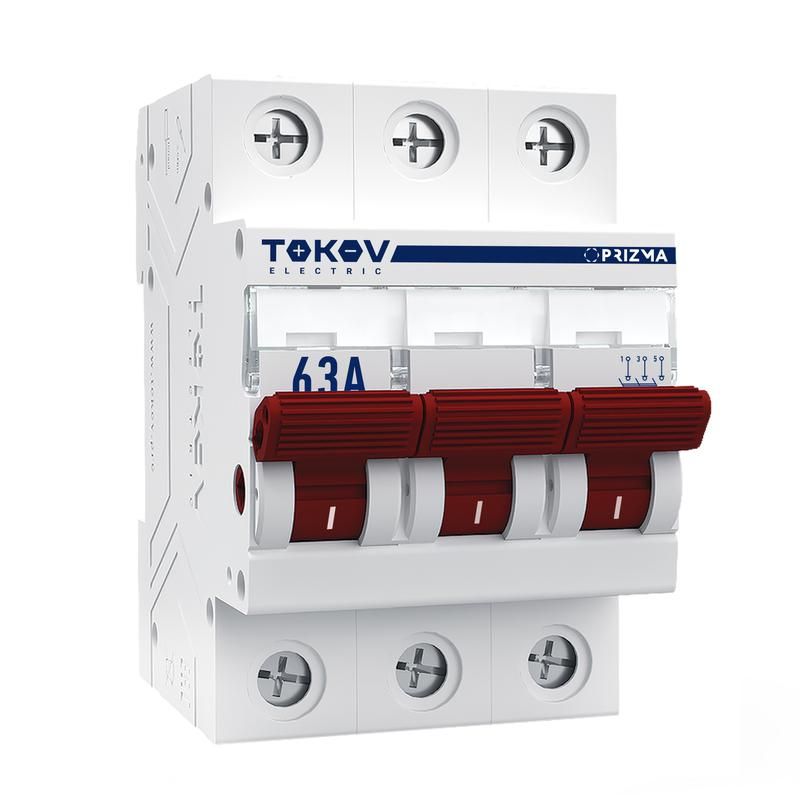

Выключатель нагрузки модульный PRIZMA 3п 63А 400В 6кА TOKOV ELECTRIC TKE-PZ60-MDSI-3-63

Выключатель нагрузки модульный 3-полюсный 63 ампер от TOKOV ELECTRIC (артикул tke-pz60-mdsi-3-63) предназначен для безопасного отключения и разъединения электрической цепи под нагрузкой. Применяется в распределительных щитах промышленных объектов, на участках с высокой коммутационной нагрузкой.

Назначение и область применения

Этот выключатель используется для ручного отключения трёхфазной сети под рабочей нагрузкой. Он не заменяет автоматический выключатель - его задача - обеспечить видимый разрыв цепи перед обслуживанием оборудования. Подходит для управления двигателями, нагревательными элементами, конвейерами, насосами и другим промышленным оборудованием, где требуется физическое отключение питания.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 400 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - может безопасно отключать ток короткого замыкания до 6000 А
• Количество полюсов: 3 - размыкает все три фазы одновременно
• Монтажная ширина: 3 модуля (54 мм) - занимает 3 стандартных места в DIN-рейке
• Глубина установки: 50 мм - требует минимум 50 мм свободного пространства за щитом
• Цвет рычага: красный - визуально выделяет устройство, указывает на функцию отключения

Совместимость и монтаж

Устройство устанавливается на DIN-рейку типа 35 мм. Совместим со всеми стандартными щитами, соответствующими IEC 61439. Для монтажа достаточно закрепить корпус на рейке и подключить три фазы и ноль (если есть) через верхние/нижние зажимы. Кабельные входы рассчитаны на жилы сечением до 25 мм2. Убедитесь, что расстояние между фазами соответствует требованиям нормативов - минимальный зазор не менее 8 мм.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-3 для аппаратов управления и разъединителей. Конструкция исключает случайное включение при открытых крышках. Наличие красного рычага соответствует правилам цветовой сигнализации: красный = отключение, зелёный = включение. Не имеет защиты от перегрузки или короткого замыкания - для этих целей необходимо использовать совместно с автоматическим выключателем.

Преимущества

• Чёткий механический визуальный разрыв - позволяет гарантировать отсутствие напряжения при ремонте
• Высокая отключающая способность (6 кА) - надёжно работает даже при аварийных режимах
• Стандартная ширина 3 модуля - легко интегрируется в типовые щиты
• Красный рычаг повышает безопасность оператора - сразу видно, что это устройство отключения

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - не является аппаратом для регулярной коммутации
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно используйте с автоматом
• Не рекомендован для использования во взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения
• Не подходит для постоянного тока (DC) - только для переменного тока AC

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием
• Разъединение группы нагревателей в термической печи
• Изоляция насосной группы в системе водоснабжения
• Обеспечение безопасности при работе с конвейерной линией

Практические советы

• Выбирайте этот выключатель только как часть комплексной системы защиты - он дополняет, но не заменяет автоматические выключатели
• При проектировании щита учтите глубину установки 50 мм - не забудьте о месте для кабельных перемычек и клеммников
• Подключайте кабели плотно - слабый контакт может вызвать перегрев при токе 63 А
• Проверяйте положение рычага перед работой - красный цвет должен быть явно заметен издалека
• Не используйте в условиях повышенной влажности без дополнительной герметизации - IP-класс не указан, значит, защита только базовая
