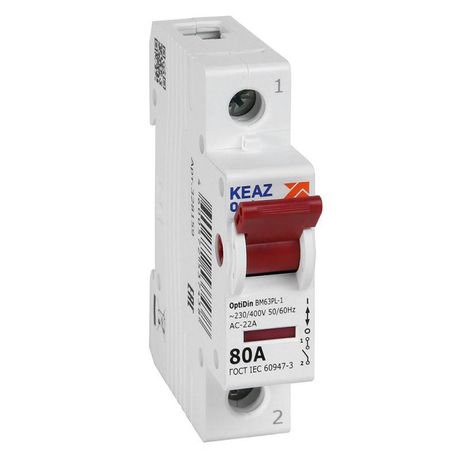

Выключатель нагрузки модульный OptiDin BM63PL-180-УХЛ3 (BM63PL) | 328159 КЭАЗ

Выключатель нагрузки модульный 1П 80А 400В OptiDin BM63PL-180-УХЛ3 (BM63PL) от КЭАЗ предназначен для ручного отключения электрической цепи в распределительных щитах, обеспечивая безопасный разрыв нагрузки без автоматической защиты от перегрузок или коротких замыканий.

Назначение и область применения

Выключатель нагрузки модульный 1П 80А 400В OptiDin BM63PL-180-УХЛ3 (BM63PL) используется исключительно для ручного отключения электропитания в вводно-распределительных щитах. Он не защищает от перегрузок или КЗ - это функция автоматических выключателей. Применяется как главный рубильник для всего жилого помещения, например, для отключения питания квартиры перед обслуживанием или аварийным отключением. Подходит для установки в щитах с высокой частотой ручного переключения - например, в многоквартирных домах, офисах, объектах с ручным управлением энергоснабжением.

Технические характеристики

• Тип устройства: Выключатель-разъединитель нагрузки (только механическое отключение)
• Номинальный ток: 80 А
• Количество полюсов: 1
• Номинальное напряжение: 230 В AC
• Максимальное рабочее напряжение: до 400 В (допустимо использование в трёхфазных системах как однополюсный элемент)
• Способ монтажа: DIN-рейка 35 мм
• Ширина: 1 модуль (17,5 мм)
• Тип рукоятки: рычаг поворотный - удобен для быстрого визуального определения состояния (вкл/выкл)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги; требует установки внутри закрытых щитов

Совместимость и монтаж

Выключатель нагрузки модульный 1П 80А 400В OptiDin BM63PL-180-УХЛ3 (BM63PL) совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в шкафах и щитах, где есть место для одного модуля. Для подключения используйте провода сечением до 25 мм2 (медные). Надёжное зажатие контактов обеспечивается винтовыми клеммами. Перед монтажом убедитесь, что питание отключено - устройство не имеет дугогашения и не предназначено для отключения под нагрузкой выше 80 А. После установки проверьте плавность хода рычага - он должен фиксироваться в положениях “ON” и “OFF” без люфта.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления нагрузкой. Сертифицирован для работы в условиях класса исполнения УХЛ3 - допускается эксплуатация при температуре от -40C до +40C и относительной влажности до 90%. Не применяется в взрывоопасных средах, на открытых площадках или в местах с постоянным воздействием воды и пыли из-за степени защиты IP20.

Преимущества

• Надёжный разрыв цепи благодаря механической конструкции - нет зависимости от электроники
• Простота и долговечность: нет сложных механизмов, которые могут выйти из строя
• Чёткая визуальная индикация состояния через положение рычага
• Малый габарит - занимает всего один модуль, экономит место в щите
• Изготовлен в России (КЭАЗ), с гарантированной совместимостью с другими изделиями серии OptiDin

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или КЗ
• Не рассчитан на частые включения/отключения под максимальной нагрузкой - рекомендовано не более 1–2 операций в день
• Нельзя использовать вне закрытых щитов - IP20 не защищает от внешней среды
• Не подходит для цепей постоянного тока - только переменный ток (AC)
• Не следует применять в качестве единственного средства защиты - всегда требуется параллельная установка автомата

Примеры использования

• Главный выключатель в этажном щите многоквартирного дома
• Общий рубильник для отключения всей проводки в квартире перед ремонтом
• Ручной отключающий элемент в щите насосной станции или системы вентиляции
• Резервный отсекатель в щитах с несколькими автоматами - для быстрого отключения всех потребителей

Практические советы

• Выбирая выключатель нагрузки модульный 1П 80А 400В OptiDin BM63PL-180-УХЛ3 (BM63PL), убедитесь, что ваша нагрузка не превышает 80 А - лучше иметь запас 15–20%
• Подключайте только медные провода сечением 4–25 мм2 - алюминий не рекомендуется
• Перед первым включением проверьте, чтобы рычаг легко переходил между крайними положениями - если заедает, не используйте
• Не устанавливайте рядом с источниками тепла - нагрев снижает срок службы контактной группы
• Для безопасности всегда сочетайте этот выключатель с автоматическим выключателем того же номинала - он будет выполнять защитную функцию
