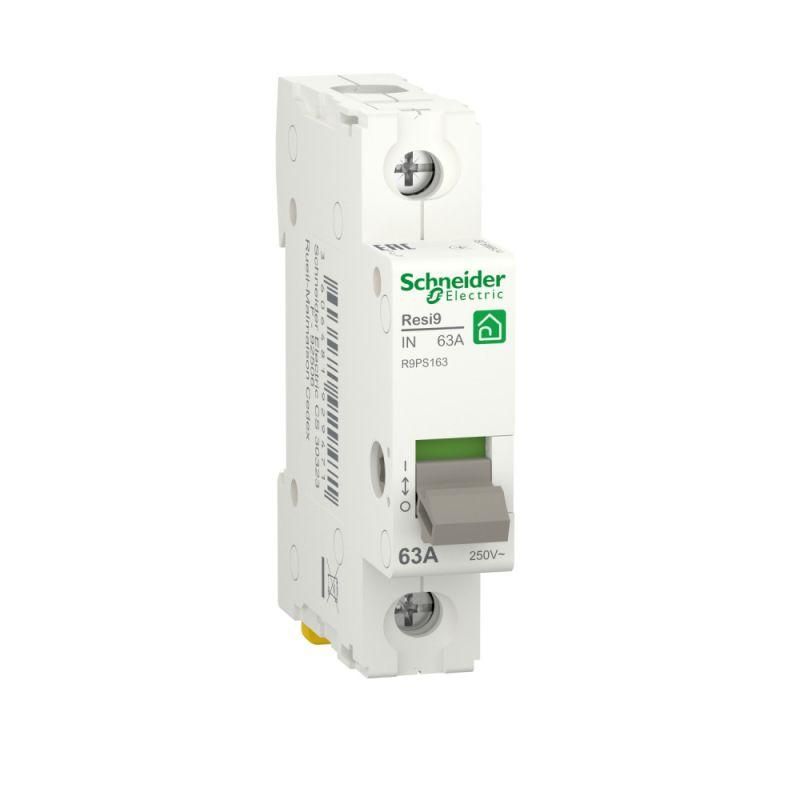

Выключатель нагрузки (мод. рубильник) 63А 1P RESI9 | R9PS163 Schneider Electric APC PR08.2886

Выключатель нагрузки 1P 63А RESI9 - компактное устройство для безопасного отключения однополюсных цепей под нагрузкой, предназначенное для установки на DIN-рейку в распределительных щитах. Модель от Schneider Electric с артикулом r9ps163 обеспечивает надёжное управление током до 63 А в бытовых и коммерческих сетях переменного тока.

Назначение и область применения

Выключатель нагрузки 1P 63А RESI9 используется для ручного отключения электрической цепи при наличии тока - то есть под нагрузкой. Это отличает его от обычного рубильника, который нельзя отключать под током. Устройство применяется в качестве главного отключающего аппарата перед группой автоматических выключателей, для обслуживания оборудования, ремонта или аварийного отключения. Подходит для установки в жилых домах, офисах, малых производственных помещениях и на объектах с однофазными потребителями.

Технические характеристики

• Номинальный ток: 63 А - позволяет управлять нагрузками до этого значения, например, мощными электроплитами, бойлерами или насосами;
• Номинальное напряжение: 240 В AC - рассчитан на работу в однофазных сетях с напряжением до 240 вольт;
• Однополюсный (1P): размыкает только фазный провод, нулевой остаётся замкнутым - требует правильного подключения;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6 тысяч ампер;
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли - подходит только для внутренней установки в закрытых щитах;
• Монтаж на DIN-рейку: стандартная ширина 1 модуль (17,5 мм), глубина монтажа 44 мм - совместим со всеми типичными щитами;
• Рычаг перекидной: удобный, чёткий механизм переключения с визуальным указанием положения “ON/OFF”;
• Цвет: белый - соответствует эстетике большинства современных щитов.

Совместимость и монтаж

Выключатель нагрузки 1P 63А RESI9 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место шириной 1 модуль и глубиной не менее 44 мм внутри щита. Клеммы предназначены для подключения медных проводов сечением до 16 мм2. Перед подключением необходимо отключить питание. Рычаг легко перемещается вручную - не требует усилий. Обязательно соблюдайте полярность: вход - сверху, выход - снизу, согласно маркировке на корпусе. Не используйте для управления трёхфазными цепями - для них нужны 3P или 4P модели из серии RESI9.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60947-3 для выключателей нагрузки. Отключающая способность 6 кА гарантирует безопасность при возникновении короткого замыкания. Конструкция исключает случайное включение при открытой крышке щита. Однако, поскольку степень защиты IP20 не предусматривает герметичность, запрещено использовать в сырых, пыльных или наружных условиях.

Преимущества

• Чёткая визуальная индикация состояния (ON/OFF) благодаря рычагу - снижает риск ошибок при обслуживании;
• Надёжное механическое срабатывание без зависимости от электроники - работает даже при сбоях питания;
• Совместим с другими элементами серии RESI9 - можно комбинировать с автоматами, УЗО, реле, сохраняя единый стиль и габариты;
• Легко заменяется: стандартный форм-фактор и крепление позволяют произвести замену без демонтажа всего щита.

Ограничения применения

• Не предназначен для частого включения/выключения - не имеет дугогашения, как автоматический выключатель; рекомендовано применять как основной отключающий аппарат, а не для операционного управления;
• Имеет только один полюс - не подходит для отключения нуля или трёхфазных систем;
• IP20 - не допускает использование во влажных зонах (ванная, кухня, улица);
• Не защищает от перегрузок и коротких замыканий - обязательно нужен последовательно установленный автоматический выключатель.

Примеры использования

• Главный выключатель перед группой автоматов в квартирном щите;
• Отключение питания для ремонтных работ на котле, кондиционере или теплом полу;
• Обеспечение безопасности при плановой проверке электросистемы в офисе или магазине;
• Подключение к сети мощного оборудования (электрокотлы, насосы, вентиляторы) с возможностью ручного отключения.

Практические советы

• Выбирая выключатель нагрузки 1P 63А RESI9, убедитесь, что ваша нагрузка не превышает 63 А - лучше иметь запас 10–15 %;
• Проверьте посадочное место в щите: глубина 44 мм - некоторые старые щиты могут быть уже;
• Не путайте с автоматическим выключателем: этот прибор не отключает при перегрузке - он лишь даёт возможность вручную оборвать цепь;
• При сборке щита используйте маркировочные этикетки - особенно важно пометить, где находится именно выключатель нагрузки RESI9, чтобы избежать путаницы с УЗО или автоматами;
• Для многоквартирных домов и общественных помещений рекомендуется сочетать этот выключатель с УЗО и автоматом - так обеспечивается максимальная безопасность.
