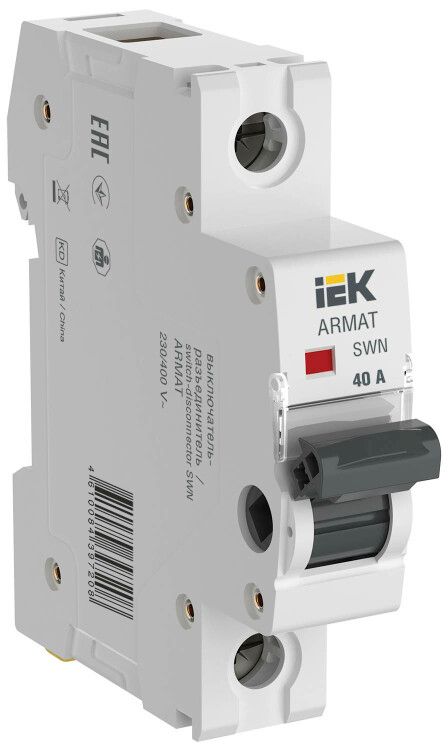

Выключатель нагрузки ARMAT SWN 1P 40А 230В IEK (ИЭК) AR-SWN-1-040

Выключатель нагрузки модульный 1 полюс 40 А от IEK (ИЭК), артикул ar-swn-1-040, предназначен для безопасного отключения электрических цепей под нагрузкой. Применяется в распределительных щитах для управления оборудованием, где требуется надёжное коммутирование без частых срабатываний.

Назначение и область применения

Выключатель нагрузки модульный 1 полюс 40 А используется для ручного включения и отключения электрических цепей, когда на них есть рабочий ток. Отличается от обычных автоматов тем, что не имеет функции защиты от перегрузок или КЗ - он лишь размыкает цепь. Подходит для управления мощными устройствами: тепловыми пушками, насосами, нагревателями, конвейерами, где нужна частая, но не аварийная коммутация.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения без повреждений.
• Номинальное напряжение: 230 В - рассчитан на работу в однофазных сетях переменного тока (AC).
• Количество полюсов: 1 - управляет одной фазой цепи.
• Тип переключения: выключатель-разъединитель нагрузки - обеспечивает механический разрыв цепи под током.
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для установки внутри закрытых щитов.
• Ширина: 1 модуль - совместим со стандартными DIN-рейками в щитках.
• Срок службы: 15 лет - благодаря укреплённым контактам, срок работы значительно выше, чем у типичных автоматов.
• Количество контактов: 0 - не содержит встроенных вспомогательных контактов для сигнализации или управления.

Совместимость и монтаж

Выключатель нагрузки модульный 1 полюс 40 А монтируется на DIN-рейку шириной 17,5 мм, как любой модульный аппарат. Для подключения используются зажимы на входе и выходе - провода сечением до 16 мм2. Установка возможна только в сухих помещениях внутри распределительных щитов. Нельзя использовать вне щита или во влажной среде из-за низкой степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для выключателей нагрузки. Обеспечивает двойной разрыв контактов - при отключении цепь полностью размыкается с двух сторон, исключая риск пробоя и сохраняя целостность изоляции. Это делает его безопаснее для обслуживания, чем однополюсные автоматы без разрыва.

Преимущества

• Усиленные контакты - выдерживают многократные включения/выключения под нагрузкой, в отличие от автоматов, которые быстро изнашиваются при таких операциях.
• Чёткая визуальная индикация положения - рычаг показывает, включен ли прибор, что удобно при ремонте и проверке.
• Надёжное механическое отключение - не зависит от электроники, работает даже при сбоях питания.
• Компактность - занимает всего один модуль, экономит место в щите.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно требует параллельной установки автомата или предохранителя.
• IP20 - нельзя применять в условиях повышенной влажности, пыли, на улице или в неотапливаемых помещениях.
• Не подходит для частого включения/отключения более 10–15 раз в день - хотя контакты прочные, они всё же не предназначены для интенсивной циклической работы, как у контакторов.
• Нет вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния.

Примеры использования

• Ручное отключение нагревательного элемента в системе отопления.
• Отсоединение насоса в системе водоснабжения перед техобслуживанием.
• Коммутация конвейера на производстве - позволяет безопасно останавливать линию без снятия напряжения с всего щита.
• Аппарат для отключения светильника большой мощности (например, светодиодных прожекторов) в административном здании.

Практические советы

• Выбирая выключатель нагрузки модульный 1 полюс 40 А, убедитесь, что ваша нагрузка не превышает 40 А - лучше брать запас 10–20%, чтобы продлить срок службы контактов.
• Обязательно сочетайте его с автоматическим выключателем на ту же номинальную величину тока - он будет выполнять защитную функцию, а этот - только коммутационную.
• При монтаже в щитке соблюдайте порядок: сначала автомат, потом выключатель нагрузки - так проще определить причину отключения.
• Не используйте ar-swn-1-040 вместо рубильника - он не предназначен для отключения больших токов при отсутствии нагрузки, как это делают силовые рубильники.
• Проверяйте состояние контактов раз в год - особенно если устройство часто включали под нагрузкой. Чистые контакты = долгая жизнь.
